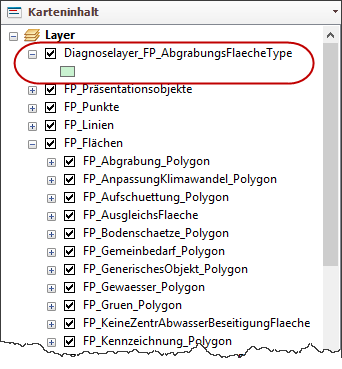

Die sogenannten Diagnoselayer helfen bei der Identifizierung von Feature Klassen ohne eine Darstellungsvorschrift, also ohne einen vorkonfigurierten Layer im zentralen Konfigurationsverzeichnis. Dies ist beispielsweise möglich wenn ein veränderter Gruppenlayer mit einer eigenen Symbologie in die zentrale Konfiguration eingepflegt wurde oder wenn ein XPlanGML einer älteren Version ohne eine automatische Aktualisierung auf die aktuelle XPlanGML Version importiert wird. Diagnoselayer werden - sofern benötigt - beim Ausführen der Funktion XPlanungs-Layer gruppenweise hinzufügen automatisch angelegt und am Anfang des Karteninhalts eingefügt.



So wird verhindert, dass XPlanung Objekte, die in der Datenbank vorhanden sind, aber mit den aktuellen Layern nicht dargestellt werden können im Projekt nicht vorhanden sind. Die fehlende Symbologie kann nun durch einen erneuten Import der Daten oder eine manuelle Korrektur der Gruppenlayer im zentralen Konfigurationsverzeichnis behoben werden.
