XPlanGML-Vorschau (Baumansicht)

Struktur und Navigation in der Baumansicht

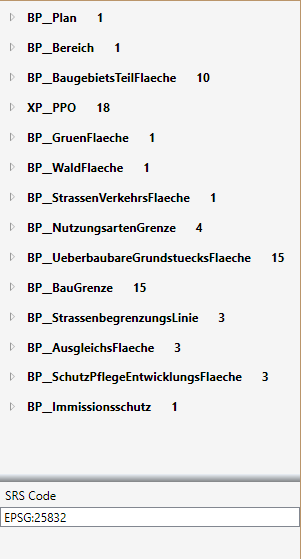

In der XPlanGML-Vorschau können die Attribute der xPlan-Objekte in der GML-Datei gesichtet werden. Die Objekte sind nach ihrer Objektart gruppiert und die Zahl hinter der Objektart zeigt an, wieviele dieser Objekte in der GML-Datei vorhanden sind. Im unteren Bereich wird das Koordinatensystem der XPlanGML-Datei angezeigt.

icon_comment

Es wird das erste Koordinatensystem angezeigt, das in der GML-Datei gefunden wird. Per GML-Definition können in einer GML-Datei auch unterschiedliche Koordinatensysteme verwendet werden. Dies führt bei der Verarbeitung mit GeoOffice aber zu Problemen.

vorschau_1

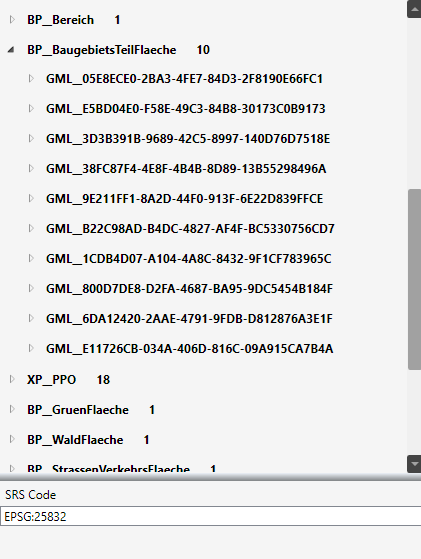

Per Klick auf den Pfeil vor der Objektart werden die vorhandenen Objekte aufgeklappt. Sie werden mit ihrer GML-ID angezeigt.

vorschau_2

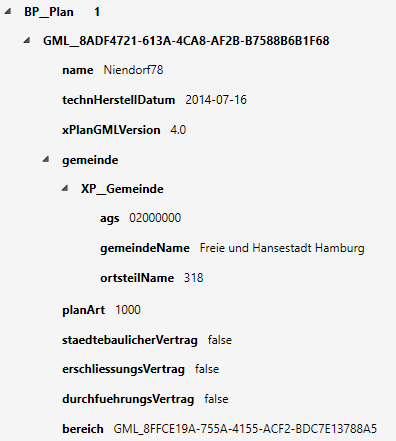

Durch weiteres Aufklappen können die Informationen zu dem jeweiligen Objekt gesichtet werden:

vorschau_3

Auffinden von Konformitätsfehlern in der Baumansicht

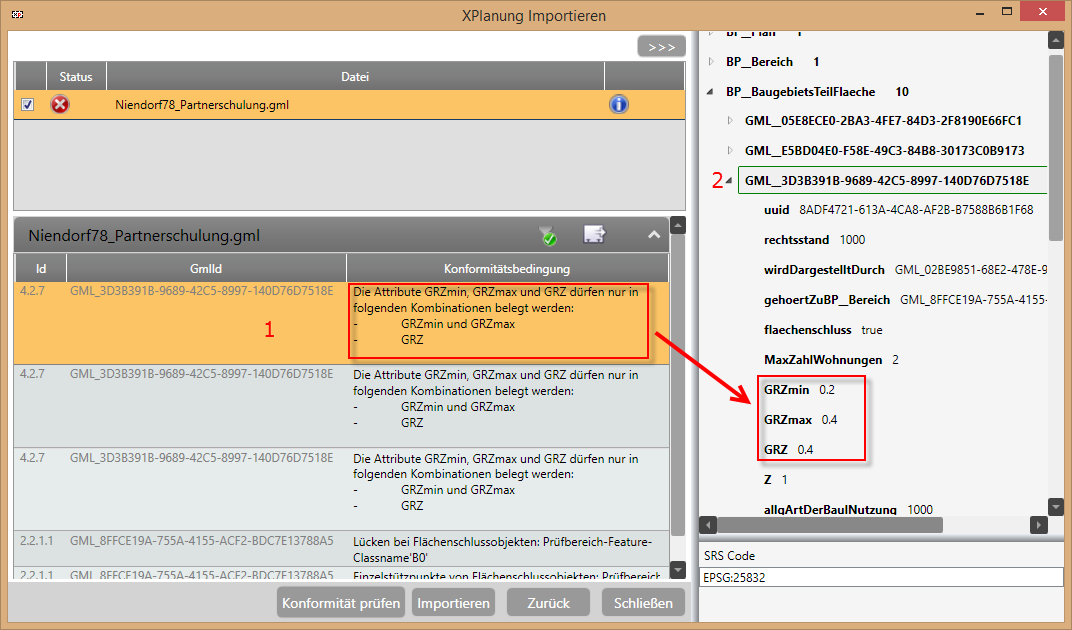

Im Rahmen der Konformitätsprüfung können Konformitätsfehler sehr leicht in der Baumansicht lokalisiert werden. Nach der Konformitätsprüfung werden die Konformitätshinweise angezeigt. Per Doppelklick auf einen Hinweis (1) wird das entsprechende Objekt in der Vorschau markiert und aufgeklappt. (2)

vorschau_4
