xPlanungs-Datenbank erstellen und verbinden
Datenbank erstellen
Als xPlanungs-Datenbank kann eine File Geodatabase oder eine SDE Datenbank verwendet werden. Beim Erstellen der Datenbank wird die komplette DB Struktur mit allen Tabellen, die notwendig sind, um das XPlanGML Modell vollständig abzubilden, angelegt. Insbesondere im Fall von SDE Datenbanken ist daher eine Verbindung notwendig, die mit den Rechten zum Anlegen von Tabellen ausgestattet ist.

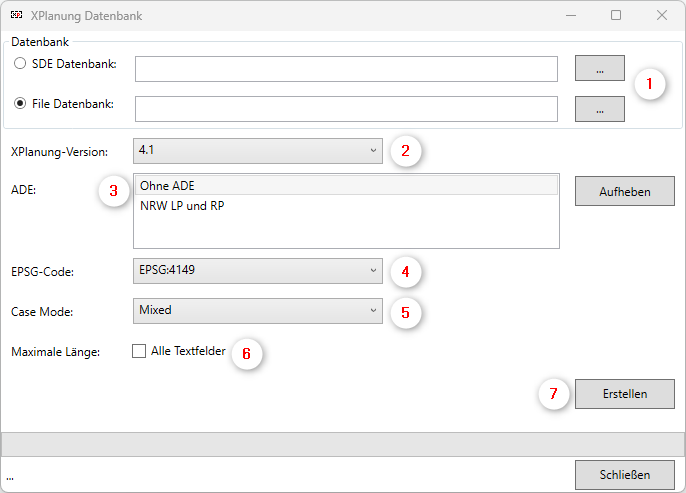

Zum Anlegen der xPlanungs-Datenbank wird das Werkzeug xPlanung-GDB erstellen aus der Werzeugleiste GeoOffice xPlanung verwendet.
1)Festlegen der Datenbank:
oIm Fall einer fGDB muss ein Verzeichnis gewählt und ein Name für die Datenbank definiert werden. Die Datenbank wird im Zuge der Erstellung neu angelegt. Falls eine bestehende Datenbank ausgewählt wird, wird diese überschrieben.
oIm Fall einer SDE Datenbank muss eine SDE Verbindung mit Rechten zum Anlegen von Feature-Classes und Tabellen ausgewählt werden. In der Datenbank darf noch keine xPlanungs-Struktur vorhanden sein.
2)Festlegen der xPlanungs-Version
Derzeit werden die Versionen 4.1, 5.0, 5.1, 5.2 und 6.0 unterstützt. Die Datenbank wird explizit für die angegebene Version erstellt.
3)Falls ADE-Erweiterungen im System vorhanden sind, können diese ausgewählt werden. Es ist nicht möglich eine Datenbank nachträglich mit ADE zu erweitern.
4)Festlegen des Koordinatensystems
In der Liste werden sämtliche Koordinatensysteme zur Auswahl bereitgestellt, wie sie auch in der GML-Toolbox des KIT verwendet werden.
5)Festlegen des Case Mode: Die getroffene Einstellung steuert wie die Namen der Featuredatasets, Featureklassen, Tabellen und Felder in der Datenbank angelegt werden. Mixed: Klein- und Großbuchstaben, UpperCase: nur Großbuchstaben, LowerCase: nur Kleinbuchstaben
6)Definiert die maximale Länge von Textfeldern. Ist diese Option angehakt, dann werden standardmäßig alle Textfelder in der Datenbank mit maximaler Länge erstellt. Wenn die Option deaktiviert ist, werden ausschließlich folgende Textfelder auf die maximale Länge gesetzt (alle anderen Textfelder werden auf eine Zeichenlänge von 255 gesetzt):
oname, beschreibung der Klasse BP_Plan
oplanName der Klasse XP_VerbundenerPlan
7)Führt die Erstellung der Datenbank aus
Im Zuge der Erstellung der Datenbank wird ein Logfile im selben Verzeichnis mit der Bezeichnung [Datenbankname].Creation.Log angelegt.
Bei der Erstellung der Datenbank ist es notwendig die Lage der Konfigurationsdateien anzugeben. So kann sichergestellt werden, dass alle konfigurierten Felder in den entsprechenden Feature-Classes für die Verwendung in ArcMap zur Verfügung stehen.
Datenbank verbinden
Sobald die Datenbank erzeugt ist, können die Layer aus der Vorlage mit der Datenbank verbunden werden. Dazu kann die Funktion Ordner/Datenbanken zuweisen von GeoOffice analyst verwendet werden.

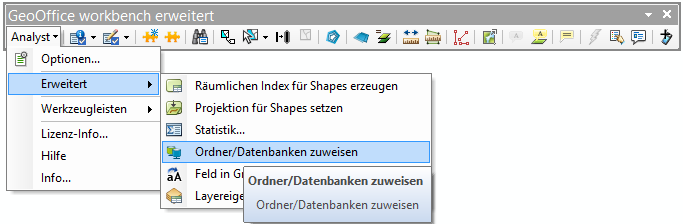

1.Öffnen Sie den Befehl Ordner/Datenbanken zuweisen im Analyst-Menü/Erweitert in der Werkzeugleiste GeoOffice workbench erweitert.

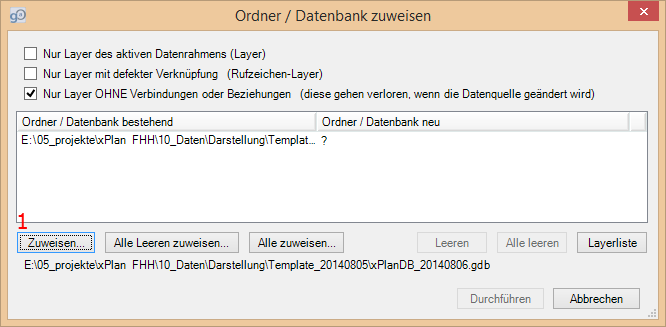

2.Der Dialog zeigt nun die aktuell eingetragenen Datenbankverbindungen in ihrer MXD an. Um die neue Datenbank zuzuweisen, klicken sie auf Zuweisen (1) und wählen die neue Datenbank aus.

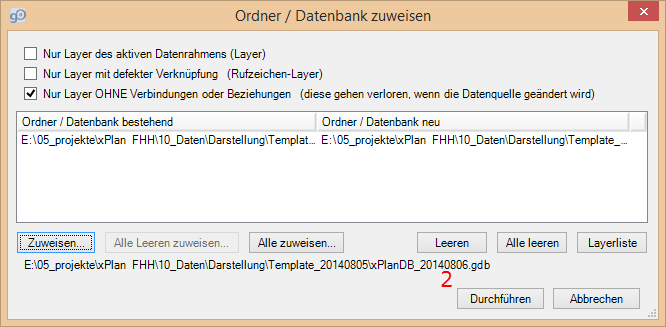

3.Nun wird auch in der 2. Spalte die neue Datenbank angezeigt und mit Klick auf Durchführen (2) werden alle Layer entsprechend der vorliegenden Zuordnung neu verbunden.
Speichern Sie die MXD damit die Änderungen beibehalten bleiben. Ihre MXD ist nun für den ersten Import vorbereitet.
