Mit dem Werkzeug Aktuelle Position können Sie die Koordinaten per Klick in Karte anzeigen lassen. Die Koordinaten werden standardmäßig im Koordinatensystem des Datenrahmen angezeigt. Sie können jedoch beliebige Koordinatensysteme definieren die zusätzlich angezeigt werden.



Nach der Auswahl des Werkzeugs wir per Klick in die Karte der Dialog Aktuelle Position geöffnet.

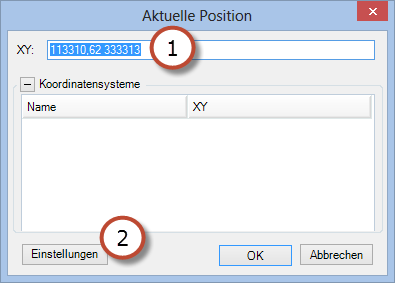

1.Anzeige der Koordinaten im Koordinatensystem des Datenrahmen (X-Koordinate/Y-Koordinate)

2.Über die Schaltfläche Einstellungen können weiter Koordinatensysteme zur Anzeige hinzugefügt werden.

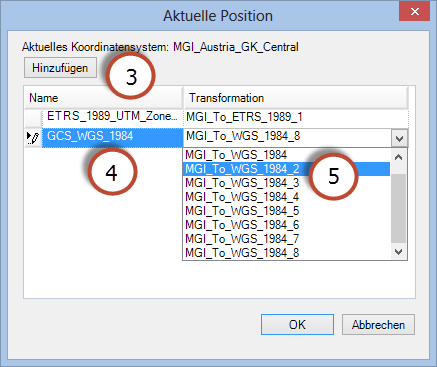

3.Auswählen und Hinzufügen eines Koordinatensystems, für das Koordinaten angezeigt werden sollen. (Derzeit können nur Koordinatensysteme ausgewählt werden, die als *.prj Dateien abgespeichert sind.)

4.Name des Koordinatensystems anzeigen

5.Auswahl der Transformationsmethode. Hier werden nur die Transformationen angezeigt, die verwendet werden können, um eine Transformation zwischen dem ausgewählten Koordinatensystem und dem Koordinatensystem des Datenrahmens durchzuführen.



Die Reihenfolge der Koordinatensysteme kann mit Drag & Drop auf der Zeilenmarkierung verändert werden. Die Reihenfolge bei den Einstellungen bestimmt die Reihenfolge bei der Anzeige.

Um einen Eintrag zu löschen, kann die gewünschte Zeile markiert und mit der Entf-Taste entfernt werden.

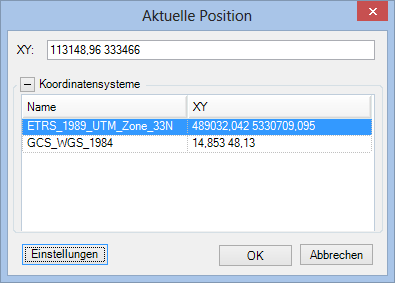

Es werden die Koordinaten für die konfigurierten Koordinatensysteme angezeigt (jeweils X-Koordinate und Y-Koordinate), wobei die Karteneinheit verwendet wird, die im Koordinatensystem definiert ist.



Die Einstellungen werden für ein Kartenprojekt gespeichert.
