Wenn der Bezugsmaßstab einer Karte verändert wird, kann es bei der Verwendung von ESRI (Punkt) Renderern zu Darstellungsproblemen kommen. Symbole werden oft zu groß oder zu klein dargestellt. Wenn das Koordinatensystem verändert wird, rücken Symbole weiter auseinander oder näher zusammen.

Durch die Verwendung der Symbolgröße aus einem Feld, wie ESRI es vorsieht, und einem Faktor kann das Problem individuell gelöst werden.

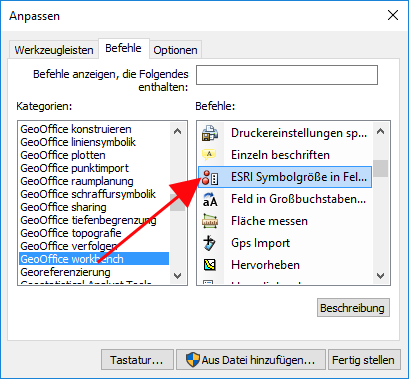

Zum Symbol für den Befehl ESRI Symbolgröße in Feld schreiben gelangen Sie über den Dialog Anpassen, der über das Menü Anpassen, Werkzeugleisten bzw. über das Kontextmenü auf bereits sichtbare Werkzeugleisten, aufgerufen wird. Im Dialog Anpassen wird die Kategorie GeoOffice workbench per Mauszeiger markiert. Scrollen Sie im rechten Fenster zum Befehl ESRI Symbolgröße in Feld schreiben. Das Symbol wird per Drag & Drop in eine sichtbare Werkzeugleiste oder wahlweise auf ein Kontextmenü gezogen.

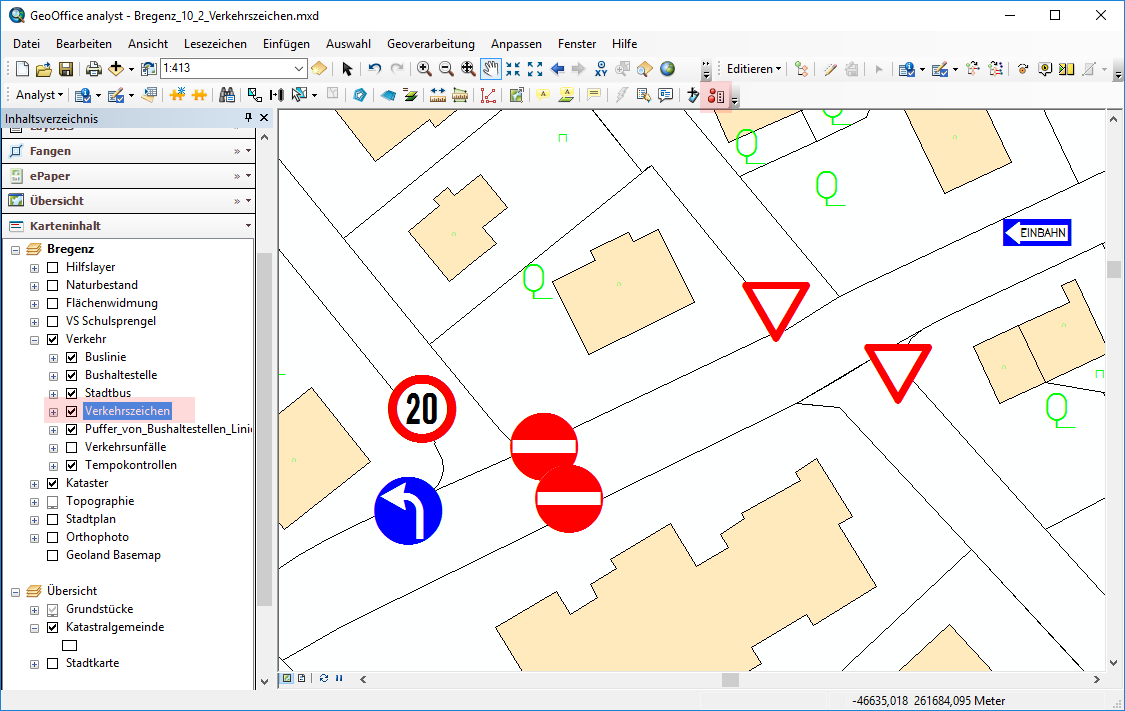

Bevor der Befehl ausgeführt wird, muss der betreffende Layer zum Aktuellen gemacht werden, z.B. Verkehrszeichen.

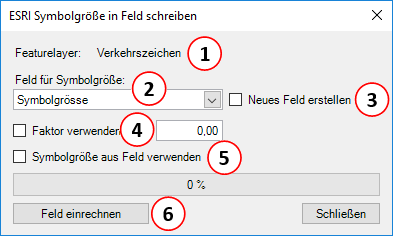

Nach Aufruf des Befehls wird der Dialog ESRI Symbolgröße in Feld schreiben geöffnet.



•Feature-Layer
(1) Zeigt den aktuellen Layer der Karte an.

•Feld für Symbolgröße
(2) Zur Auswahl stehen alle Felder vom Typ double. Das Feld kann z.B. zuvor über die Attributtabelle angelegt werden. Abhängig von der Einstellung Symbolgröße aus Feld verwenden (5) wird folgende Aktion ausgeführt.

oSymbolgröße aus Feld verwenden - nicht aktiv
Die Symbolgröße (aus dem Symbol-Editor) wird als double-Wert in das eingetragene Feld (2) geschrieben.

oSymbolgröße aus Feld verwenden - aktiv
Die Symbolgröße wird (im Symbol-Editor) anhand der Feldwerte des eingetragenen Felds (2) gesetzt.

•Neues Feld erstellen
(3) Aktiv - Über Feld einrechnen wird ein Feld vom Typ double erzeugt. Der Name für das Attribut wird unter Feld für Symbolgröße (2) eingetragen.

•Symbolgrösse aus Feld verwenden

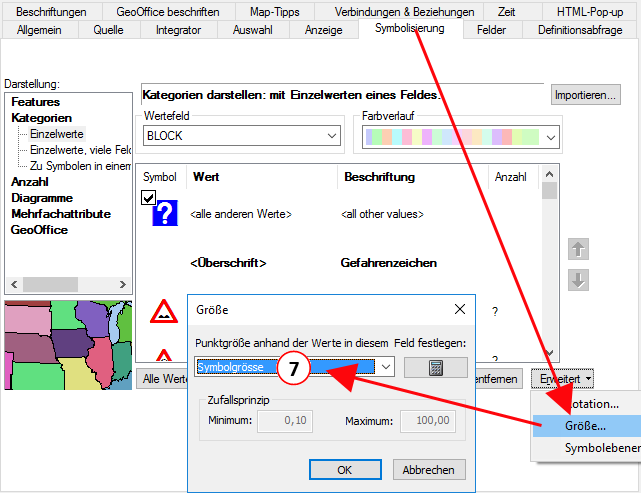

(5) Aktiv - Die Symbolgröße wird aus den Daten des Felds welches unter Feld für Symbolgröße (2) eingestellt ist, entnommen. Diese Einstellung wird auf die Symbologie der Layer-Eigenschaten übertragen. Wird zusätzlich ein Faktor (4) verwendet, wird für die Symbolgröße anstatt eines Felds ein Ausdruck verwendet (7).


•Faktor verwenden
Aktiv - Wenn die Option Symbolgröße über Feld rechnen aktiv ist, Wird die Symbolgröße aus den Daten mit diesem Faktor (4) berechnet..

•Feld einrechnen: Die Symbolgröße wird abhängig von der Einstellung Symbolgröße im Feld verwenden (5), entweder in ein Feld geschrieben, oder aus einem Feld unter möglicher Anwendung eines Faktors gesetzt (6).

•Schließen
Der Dialog wird ohne eine Aktion geschlossen.
