GeoOffice Renderer in Annotationen konvertieren
Diesen Befehl gibt es als GP Werkzeug. Der Befehl kann wie folgt beschrieben verwendet werden.

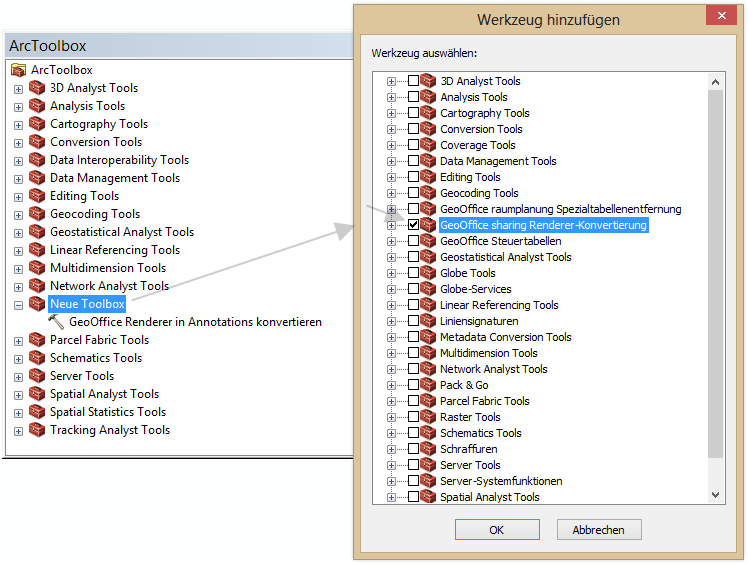

•Befehl ArcToolbox aus dem Menü Geoverarbeitung aufrufen.
•Neue Toolbox hinzufügen (Kontextmenü auf ArcToolbox)
•Werkzeug hinzufügen (Kontextmenü auf Neue Toolbox)
•GeoOffice sharing Renderer-Konvertierung durch Setzen des Häkchens aktivieren.
•Das Werkzeug GeoOffice Renderer in Annotationen konvertieren mit Doppelklick aufrufen.
|
Um die korrekte Funktionsweise des Werkzeuges zu gewährleisten, muss das Werkzeug aus der GeoOffice analyst Oberfläche aufgerufen werden (nicht aus dem ArcCatalog). Außerdem muss die Hintergrundverarbeitung von Geoverarbeitungsprozessen deaktiviert werden (Menü: Geoverarbeitung > Geoverarbeitungsoptionen > Häkchen Hintergrundverarbeitung entfernen). |

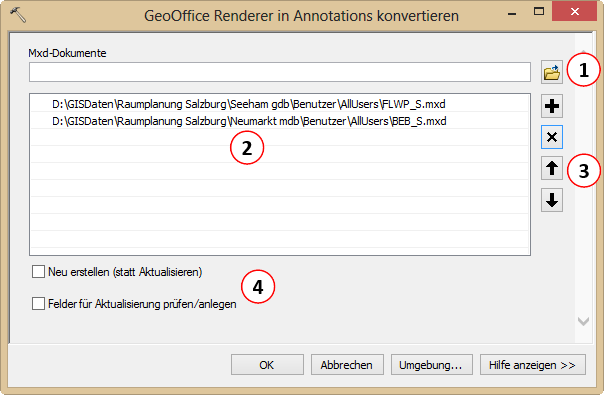

•In der Zeile MXD-Dokumente wird durch Eingabe bzw. durch Klick auf das Symbol am rechten Rand (1) ein Dokument ausgewählt und der Liste (2) darunter hinzugefügt. Mit den Symbolen am rechten Rand (3) kann ein selektiertes Dokument aus der Liste (2) gelöscht oder nach oben bzw. unten verschoben werden.
|
Es kann das aktuell geöffnete und beliebige andere MXD-Dokument gewählt werden. |
•Verweisen in einem Kartendokument (MXD) mehrere Layer mit GeoOffice Bemaßungs-Symbolik auf die selbe Feature-Class und verwenden die Layer die gleiche Erweiterung für die Annotation-Feature-Class (Registerkarte "Weitere"), so werden die Annotation-Feature-Classes automatisch durchnummeriert. Die Nummer wird in diesem Zuge auch in den Layer-Eigenschaften ergänzt, sofern die MXD gespeichert werden kann. Dies ist nur möglich, wenn die MXD aktuell nicht geöffnet ist.
|
Verweisen Layer unterschiedlicher MXDs auf dieselbe Feature-Class, muss vor der Konvertierung sicher gestellt werden, dass die Annotation-Erweiterungen in den Layer-Eigenschaften (Registerkarte "Weitere") unterschiedliche Bezeichnungen aufweisen. Ansonsten wird eine bestehende Annotation-Feature-Class möglicherweise überschrieben. |
•Neu erstellen (statt aktualisieren)
(4) Auch bestehende Annotation-Feature-Classes werden zur Gänze neu geschrieben. Der Konvertierungsvorgang kann dadurch länger dauern.
•Felder für Aktualisierungen prüfen/anlegen
(4) Es werden entsprechende Felder angelegt bzw. geprüft, welche Informationen in Bezug auf erforderliche Aktualisierungen beinhalten (vgl. Layer vorbereiten).
Mit OK wird der Vorgang gestartet
|
Durch das Werkzeug werden die Feature-Classes verändert. Das MXD-Dokument bleibt unverändert. |
