Import Blocksymbolik
Mit dieser Funktion kann die Definition der Blocksymbolik des aktuellen Layer mit der Definition der Blocksymbolik eines anderen Layer ergänzt oder überschrieben werden. Die Funktion wird aus der Registerkarte Weitere der Blocksymbolik aufgerufen.
Der Vorgang wird anhand eines Beispieles erläutert. Sie haben zwei Layer mit Verkehrszeichen die unterschiedliche Gruppen und Symbole enthalten. Als Endergebnis sollen alle Gruppen und Zeichen in einem einzigen Layer enthalten sein.
|
|

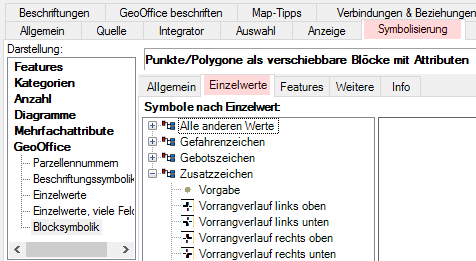

Der Basislayer, Layer Verkehrszeichen 1, der erhalten bleiben soll, beinhaltet die Gruppen:
•Gefahrenzeichen
•Gebotszeichen
•Zusatzzeichen
Die Gruppen wiederum enthalten Symbole, welche durch ein Schlüsselfeld eindeutig definiert sind.

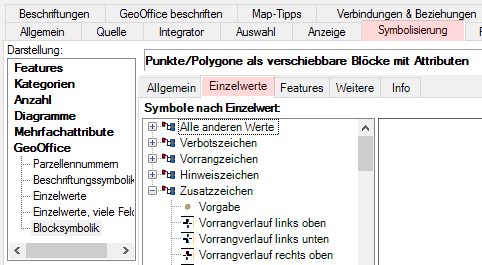

Der Layer Verkehrszeichen 2, dessen Symbole (Blocksymbolik) importiert werden, enthält die Gruppen:
•Verbotszeichen
•Vorrangzeichen
•Hinweiszeichen
•Zusatzzeichen
Auch diese Gruppen wiederum enthalten Symbole. Für diesen Layer muss vor dem Import eine Layer-Datei (*.lyr) erzeugt werden. Die Layer-Datei kann z.B. über das Kontextmenü des aktiven Layer gebildet werden.
|
Die Gruppe Zusatzzeichen enthält sowohl übereinstimmende Symbole mit gleichen Schlüsselfeldern, als auch neue Symbole. |
Für den Import führen Sie folgende Schritte aus:
•Aufruf der Eigenschaften des Basislayer (z.B. Kontextmenü)
•Registerkarte Symbologie in den Layer-Eigenschaften wählen
•Registerkarte Weitere in der Blocksymbolik wählen
•Funktion Import aufrufen

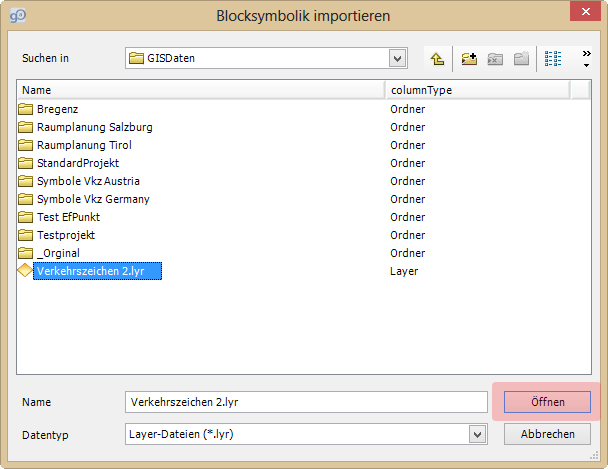

Als erstes werden Sie aufgefordert eine Layerdatei zu wählen, deren Blocksymbolik importiert werden soll.
Markieren Sie die Layer-Datei Verkehrszeichen 2, und klicken Öffnen. Beim Importieren werden zwei Optionen angeboten.

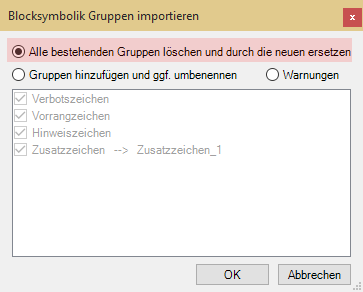

 ersetzen |

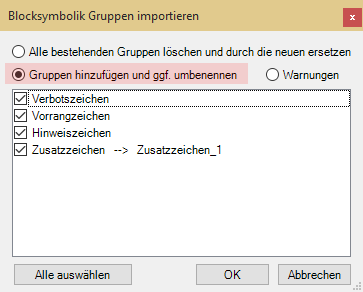

 hinzufügen |
•Alle bestehenden Gruppe löschen und durch die neuen ersetzen
Die Gruppen des Ausgangslayer werden zur Gänze durch die neuen Gruppen ersetzt. Es werden auch alle Einzelwerte der Gruppe ersetzt. Die Gruppen sind im Dialog nicht einzeln wählbar.
•Gruppen hinzufügen und ggf. umbenennen
Die Gruppen des Ausgangslayer und des Importlayer werden zusammengeführt. Setzen Sie für die Auswahl die Häkchen bei den Gruppennamen.Bei gleichnamigen Gruppen wird ein entsprechender Suffix (_1) vergeben.

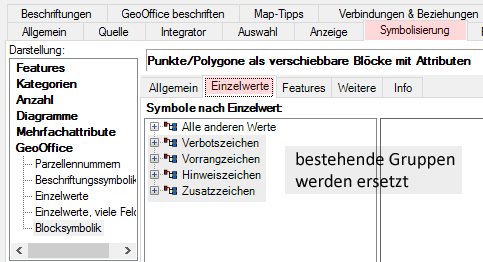

 Layer Verkehrszeichen 1 - bestehende Gruppen überschreiben/ersetzen |

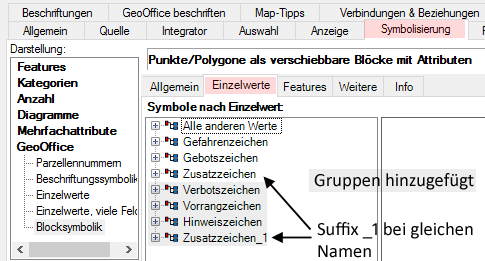

 Layer Verkehrszeichen 1 - Gruppen hinzufügen/umbenennen |
|
Übereinstimmende Gruppennamen bei Ausgangslayer und Importlayer sind kein Problem. Beim Hinzufügen der Gruppen werden Sie entsprechend mit einem Suffix (_1) versehen. |
|
ACHTUNG! Wenn es bei den Ausgangsgruppen und den hinzugefügten Gruppen übereinstimmenden Schlüsselfeldern gibt, werden diese Symbole der bestehenden Gruppe entfernt, weil das Schlüsselfeld eindeutig sein muss. |

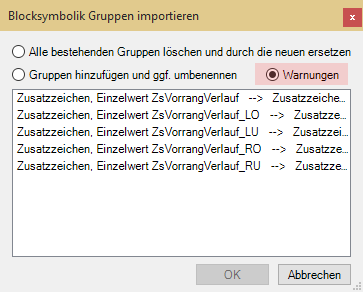

Der Hinweis im Falle übereinstimmender Schlüsselfelder erfolgt durch Warnungen im Dialog.
