Mit dem Werkzeug Schraffur drehen kann die Symbolik so ausgerichtet werden, dass die Schraffur parallel zu einer richtungsgebenden Kante eines Polygons angezeigt wird. Das Werkzeug funktioniert nur bei Objekten, die mit der GeoOffice schraffursymbolik dargestellt werden.



Um das Werkzeug in einem Projekt zu nutzen, muss es über den Anpassen-Dialog zu einer Werkzeugleiste hinzugefügt werden. Dies erfolgt über das Menü Anpassen > Werkzeugleisten > Anpassen....

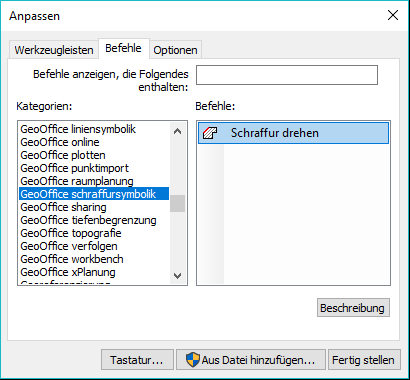

In der Registerkarte Befehle befindet sich in der Kategorie GeoOffice schraffursymbolik der Befehl Schraffur drehen. Das Symbol kann über Drag & Drop in eine Werkzeugleiste gezogen werden.





Mit Klick auf eine Polygonkante wird das Objekt in Richtung dieser Linie schraffiert. Dabei wird der Winkel der Schraffur in das Feld geschrieben, welches in den Einstellungen der Schraffursymbolik als Winkelfeld angegeben ist (siehe Kapitel Schraffursymbolik - Registerkarten Winkel). Ist kein Winkelfeld definiert, erscheint eine Fehlermeldung.
