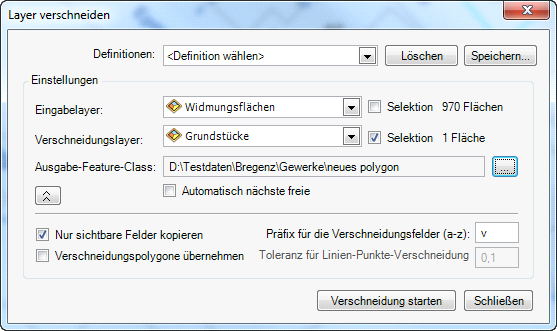

Mit Verschneidungen können Sie Teilobjekte aus bestehenden Objekten erzeugen. Aus den Objekten eines Eingabe und eines Verschneidungs-Layers werden neue Verschneidungsobjekte mit den Attributen der Ausgangsobjekte erzeugt.



•Definitionen
Liste aller mit Speichern gespeicherter Definitionen.

•Löschen
Löschen der aktuell eingestellten Definition.

•Speichern
Die aktuellen Einstellungen aus dem Dialog können unter einem frei gewählten Namen abgespeichert werden.

•Eingabe-Layer
Der Eingabe-Layer bildet die Basis für die Verschneidung. Es werden entweder alle Objekte des Layers oder nur vor Aufruf der Funktion selektierte Objekte für die Verschneidung herangezogen.

•Verschneidungs-Layer
Die Ergebnisse der Verschneidung beziehen sich immer auf die Objekte des Verschneidungs-Layers. Es werden entweder alle Objekte des Layers oder nur vor Aufruf der Funktion selektierte Objekte für die Verschneidung herangezogen.

•Ausgabe Feature-Class
Name der Feature-Class für die neu erzeugten Objekte.

•Automatisch nächste freie
Es wird automatisch der Name für die Ausgabe-Feature-Class, aus dem Namen der Feature-Class des Verschneidungs-Layer + Suffix _1;_2….. vergeben.

•Nur sichtbare Felder kopieren
Nur sichtbare Felder des Eingabe-Layer und des Verschneidungs-Layer (Layer-Eigenschaften/Felder), werden in die neu erzeugte Feature-Class übernommen.

•Verschneidungspolygone übernehmen
Zusätzlich werden die Polygone, die außerhalb des gemeinsamen Verschneidungsbereichs aus Eingabe-Layer und Verschneidungs-Layer liegen, in die Ausgabe-Feature-Class übernommen.

•Präfix für Verschneidungsfelder
Die Felder des Verschneidungs-Layer und des Eingabe-Layer werden in die neue Feature-Class (Shapefile) übernommen. Für die Felder des Verschneidungs-Layer kann ein Präfix definiert werden, falls es eine Namensgleichheit mit Feldern des Eingabe-Layer gibt.

•Toleranz für Linien Punkte Verschneidung
Maximaler Abstand für eine Verschneidung.
