Mit der Funktion kann über die Eingabe einer Punktkoordinate oder der Koordinaten zweier Eckpunkte schnell zu einem Ort oder Bereich gezoomt werden.

Punktkoordinate

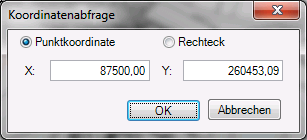

Beim Aufruf der Funktion wird standardmäßig die Koordinate des aktuellen Kartenmittelpunkts angezeigt. Nun kann die gewünschte Zielkoordinate eingegeben werden. Mit Klick auf OK zoomt GeoOffice analyst auf den angegeben Punkt. Als Zoommaßstab wird der Maßstab verwendet, der unter den Analyst Optionen definiert wurde (Werkzeugleiste Geoffice workbench erweitert > Menü analyst > Befehl Optionen… > Registerkarte Allgemein).





Der gewünschte Ort wird als roter Punkt markiert. Diese Grafik kann jederzeit mit dem Werkzeug Element auswählen selektiert und gelöscht werden. Sobald eine neue Koordinatenabfrage durchgeführt, das Projekt geschlossen oder gespeichert wird, wird der rote Punkt verworfen.

Rechteck

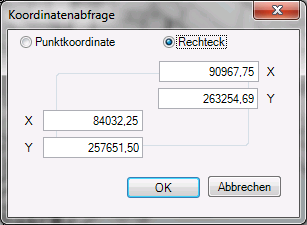

Wenn die Option Rechteck verwendet wird, kann über die Eingabe der Koordinaten für die linke untere und rechte obere Ecke zu dem gewünschten Kartenausschnitt gezoomt werden.



Beim Zoomen wird der Zoomfaktor für selektierte Features aus den Analyst-Optionen angewandt (Werkzeugleiste Geoffice workbench erweitert > Menü analyst > Befehl Optionen… > Registerkarte Allgemein). Standardmäßig ist dieser auf den Faktor 1,2 gestellt, sprich, der neue dargestellte Ausschnitt ist um diesen Faktor größer als der definierte Ausschnitt.



Um zumindest eine Seite des definierten Ausschnitts exakt auf der Karte abzubilden muss der Faktor 1 gewählt werden. Um beide Seiten genau abzubilden muss das Seitenverhältnis der Karte mit dem des definierten Ausschnittes übereinstimmen.



Der definierte Ausschnitt wird als Grafik in der Karte angezeigt. Zur Darstellung wird das Symbol zur Darstellung für Flächen verwendet, das unter den Analyst Optionen (Werkzeugleiste Geoffice workbench erweitert > Menü analyst > Befehl Optionen… > Registerkarte Symbole) definiert werden kann.



Mit den Befehlen Grafiken exportieren (Bearbeiten > Grafiken exportieren) oder Grafiken in Features konvertieren (im Kontextmenü des Datenrahmens) kann der Ausschnitt permanent gespeichert werden.
