Bemaßungslayer erstellen
Aufgerufen wird die Funktion im Menü Bemaßen aus der Werkzeugleiste GeoOffice bemaßen.
Mit dem Befehl Bemaßungslayer erstellen wird ein Bemaßungslayer (Linienlayer) erzeugt. Geben Sie Name (1) und den Speicherort für den Bemaßungslayer an.

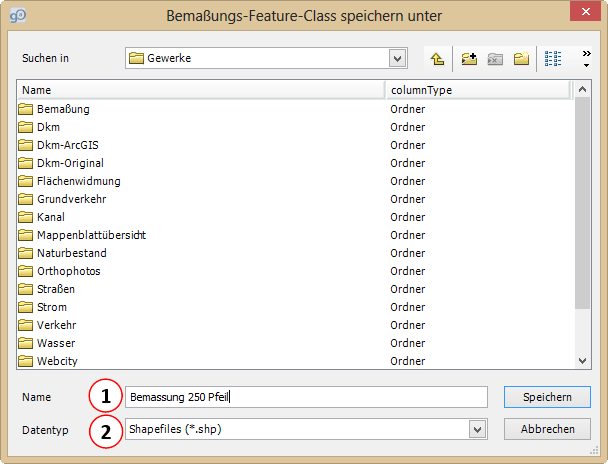

Bemaßung-Featureklasse speichern unter
Die Daten auf die der neue Layer verweist, werden unter Datentyp eingestellt und können von folgendem Typ (2) sein:
•Shapefile
•File- und Personal-Geodatabase-Feature-Classes
•SDE-Feature-Classes
In einem weiteren Dialog muss ein Layerfile (*.lyr) gewählt werden, welches die gewünschte Bemaßungssymbolik enthält. Eine Vorlage liegt im Verzeichnis C:\Programme (Program Files)\VertiGIS\GeoOffice\Configuration\Bemassen.
Dieses Verzeichnis (3) ist im Dialog als Default-Verzeichnis eingestellt.

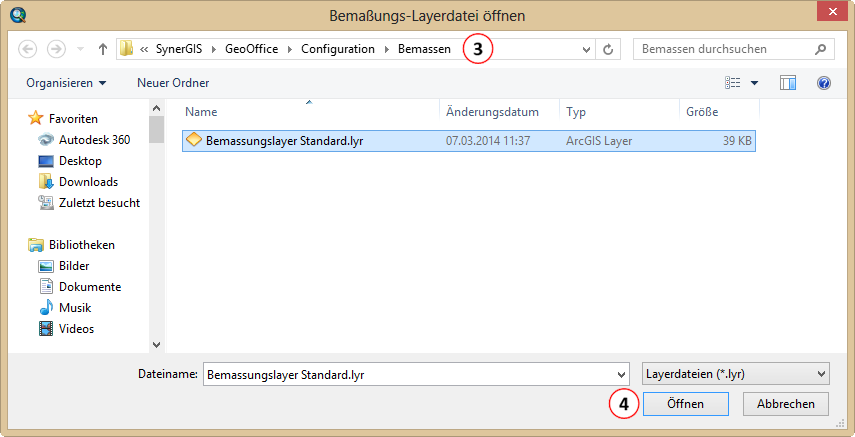

Bemaßungs-Layerdatei öffnen
|

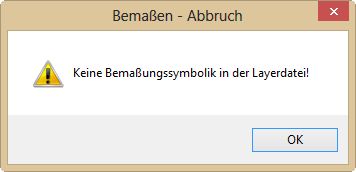

Bei GeoOffice Versionen, die älter als 10.9 sind, wurden die Installations- und Konfigurationsdateien standardmäßig unter dem Pfad C:\Program Files (x86)\SynerGIS\GeoOffice abgelegt. Wenn Sie eine Layerdatei wählen, die keine Bemaßungsymbolik enthält, bekommen Sie einen Hinweis. |
Nach Auswahl einer Layerdatei mit Öffnen (4) wird der neue Bemaßungslayer (5) dem aktuellen Projekt hinzugefügt und im Inhaltsverzeichnis mit den Bemaßungsprofilen angezeigt. Das aktuelle Bemaßungsprofil (6) für das Bemaßen wird in der Werkzeugleiste GeoOffice bemaßen eingestellt.

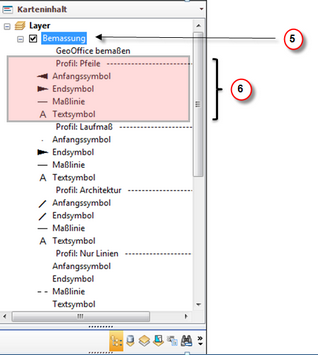

Inhaltsverzeichnis mit Bemaßungslayer
