Bestehende Orthogonalmaße können erweitert werden. Hierzu muss eine bestehende Fluchtbasis für Orthogonalmaße ausgewählt werden. Dem Anwender stehen nach Aktivierung des Befehls Orthogonalmaße zwei Optionen zur Verfügung um eine bestehende Flucht auszuwählen

•Strg+Klick auf eine bestehende Basis eines Orthogonalmaßes

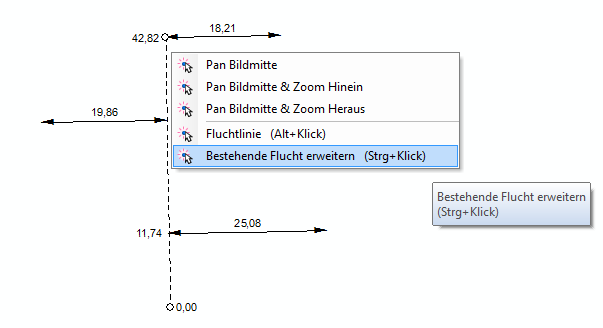

•Kontextmenü: Bestehende Flucht erweitern auf bestehende Basis eines Orthogonalmaßes

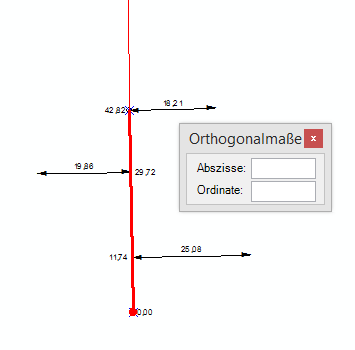

Die Fluchtlinie wird als rote Linie in Verlängerung der gewählten Basis dargestellt. Anfangs- und Endpunkt sowie die Fluchtrichtung ergeben sich direkt aus dem gefundenen Basis-Feature. Ein Fluchtwechsel ist beim Erweitern bestehender Fluchtmaße nicht möglich. Die neuen Abszissen- und Ordinaten-Features erhalten die selbe BemaßungsGuid wie die gefundene Basis.
