Zur Ansteuerung eines bestimmten Felds wird in der Konfiguration die Bezeichnung FIELD verwendet. Es folgt ein Doppelpunkt, dann der Feldname, aus dem der Wert gelesen wird. Anschließend kann ein Default-Wert eingegeben werden. Dieser wird verwendet, sofern kein Feldwert vorhanden ist. Zusätzliche Angaben sind möglich.



FIELD: Fieldname:Default

FIELD: Fieldname:Default[:Prefix[:Postfix[:TRIM|<SPLITINFO>|REMFORMAT[:Comma[:Thousand[:Prec]]]]]]]







Für den Blockamen wird im Beispiel der Wert aus dem Feld BLOCK genommen. In den GIS-Ausgangsdaten bedeutet dies, dass in der Attributtabelle der aufgerufenen Feature-Class eine Feld mit der Beichnung BLOCK existiert. Wird für das jeweilige Feature im Feld BLOCK kein Feldwert gefunden oder existiert kein Eintrag, wird ‚GN1‘ (Default) verwendet.



•Field
Steht am Beginn des Ausdrucks.

•Fieldname
Der Feldname aus der Feature-Class oder einer gejointen Table.

•Default
Wenn das Feld Fieldname nicht gefunden wird, oder der Feldwert Null ist, wird Default verwendet.

Beispiel: FIELD:HOEHE:NH


Die weiteren Werte sind (optional).

•Prefix (optional)
Dieser Eintrag wird dem Wert vorangestellt

Beispiel: FIELD:PKTNR:(NoNr):%%U (Underscore im AutoCAD)
Beispiel: FIELD:HOEHE:NH:Hoehe=


•Postfix (optional)
Dieser Eintrag wird dem Wert nachgestellt

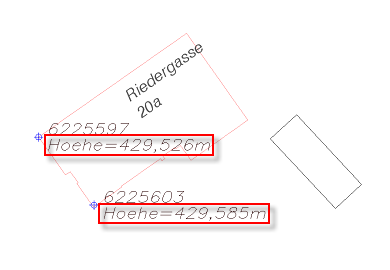

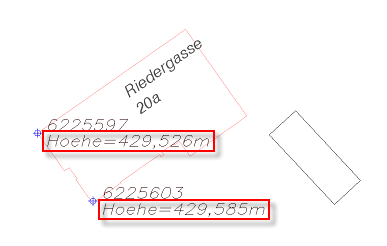

Beispiel: FIELD:HOEHE:NH:Hoehe=:m

•TRIM,<SPLITINFO> oder REMFORMAT (optional)

oTRIM
Literal. Entfernt Whitespace-Characters (Leerzeichen, Tabulator, etc) vor und nach dem Wert.

o<SPLITINFO>
= SPLIT,<TRENNZEICHEN>,<SPLITINDEX>
<TRENNZEICHEN> := <TEXTSTRING>
<SPLITINDEX> := <INTEGERWERT>

oREMFORMAT
Literal. Entfernt '<' und dazugehörendes '>' und alles was dazwischen ist.
Beispiel:        FIELD:GNR:(NoNr):::SPLIT,"/,0

•Comma (optional)
Comma = Kommazeichen. Nur wenn eine Abweichung von Ländereinstellung und als Indikator für Konvertierung in double Wert.

•Thousand (optional)
Tausenderzeichen. Nur wenn eine Abweichung von der Ländereinstellung des Systems gewünscht ist.

•Prec
Anzahl der Nachkommastellen. Gültig sind Werte von 0 – 16.

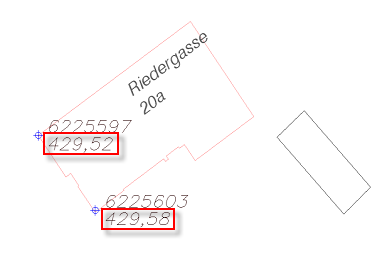

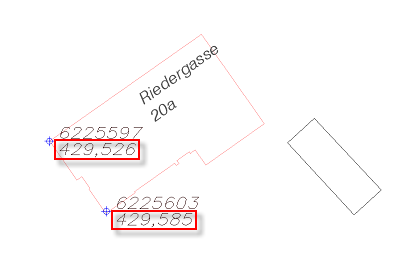

Beispiel: FIELD:HOEHE:0.0::::::2
Bedeutet: Wert aus Feld MyDouble auslesen. Wenn Feld nicht vorhanden ist, dann Wert 0.0 verwenden. Komma und Tausendertrennzeichen aus Ländereinstellung übernehmen. Anzahl der Nachkommastellen = 3.
