Erstellen und Bearbeiten von Funktionsfeldern
Die Erstellung und Bearbeitung der Funktionsfelder wird im Konfigurator-Steuertabellen durchgeführt. Der Konfigurator-Steuertabellen kann über das Menü Editieren in der Werkzeugleiste GeoOffice editieren aufgerufen werden.

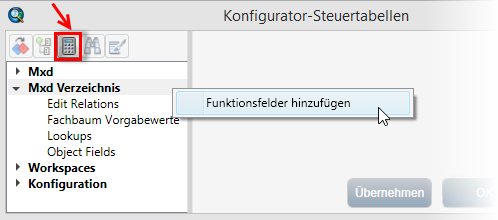

Durch Klick auf den Befehl Object Fields hinzufügen oder Rechtsklick auf eine der möglichen Quellen für Funktionsfelder kann man diese, falls noch nicht vorhanden, hinzufügen.

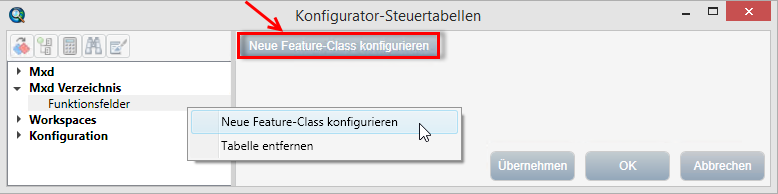

Mittels Klick auf die Schaltfläche Neue Feature-Class konfigurieren oder über Rechtsklick auf den erstellten Eintrag kann nun eine neue Feature-Class hinzugefügt werden, für welche Funktionsfelder konfiguriert werden soll.

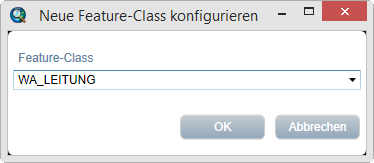

Ein Fenster ermöglicht sowohl die manuelle Eingabe des Namens einer Feature-Class als auch das Hinzufügen einer im Kartendokument enthaltenen Feature-Class über eine Dropdown-Liste.

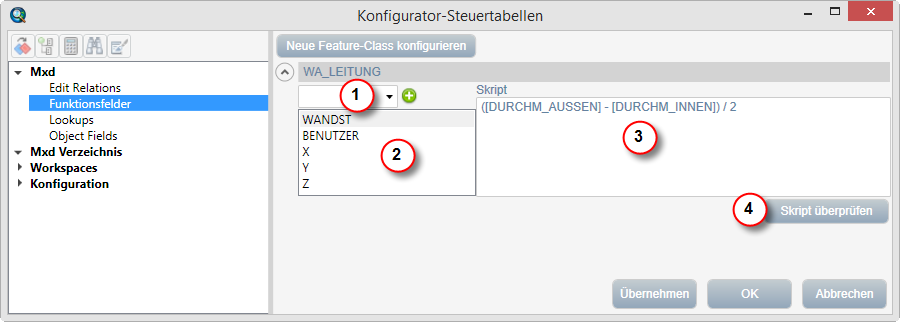

Für jede hinzugefügte Feature-Class können nun Felder konfiguriert werden. Die Konfiguratoroberfläche für die Funktionsfelder zeigt sich wie folgt:
(1) Das Hinzufügen von Feldern einer Feature-Class, für welche in eine Funktion definiert werden soll, ist über eine Dropdown-Liste möglich.
Alternativ kann jedoch auch manuell ein Feldname eingegeben werden. Mit der Schaltfläche
oder der Eingabe-Taste können diese dann hinzugefügt werden.
(2) Eine Liste aller für die jeweilige Feature-Class konfigurierten Funktionsfelder.
(3) Im Fenster Skript kann der Funktionsausdruck für das aktuelle Funktionsfeld (blau hinterlegt) eingegeben bzw. angezeigt werden.
(4) Der aktuelle Funktionsausdruck kann überprüft werden.
Funktionsfelder von Objekten werden mit Attributen befüllt, die entweder aus einer Kombination von anderen Attributen oder mithilfe von Formeln automatisch berechnet werden.
Als Formeln sind erlaubt:
•Einfache VBA Ausdrücke
VBA Ausdruck |
Beschreibung |
|---|---|
func.GUID |
numerischer Wert zur eindeutigen Identifikation des Objekts (z.B. 2FDB7454-60EE-49EC-8000-EE8AAB681F08) |
func.CurlyGuid |
Ausgabe der GUID mit geschwungenen Klammern (z. B. {2FDB7454-60EE-49EC-8000-EE8AAB681F08}) |
func.X |
X-Koordinate bei Punktgeometrien. X-Koordinate des Mitte der Envelope von Multipointgeometrien. X-Koordinate des Mitte der Envelope von Polyliniengeometrien. X-Koordinate des Centroids bei Polygongeometrien. |
func.Y |
vgl. func.X |
func.Z |
Z-Koordinate bei Punktgeometrien |
func.Area |
Fläche bei Polygongeometrien |
func.Perimeter |
Umfang bei Polygongeometrien |
func.StdDate |
Aktuelles Datum, wenn Feld noch leer ist bzw. Textfeld den Inhalt hat |
func.SysDate |
Aktuelles Datum. Bestehender Feldinhalt wird überschrieben. |
func.StdUser |
Aktueller User, wenn Feld noch leer ist bzw. Textfeld den Inhalt hat. |
func.SysUser |
Aktueller User. Bestehender Feldinhalt wird überschrieben. |
func.Raupe_OG_ID |
ID der Fachbaumgruppe, die den zum Feature passenden Fachbaumeintrag enthält |
func.Raupe_ID |
ID des zum Feature passenden Fachbaumeintrags |
func.Raupe_OBJ |
Bezeichnung des zum Feature passenden Fachbaumeintrags |
func.Raupe_OG |
Bezeichnung der Fachbaumgruppe, die den zum Feature passenden Fachbaumeintrag enthält |
func.Raupe_Root_ID |
ID des obersten Fachbaumeintrags (der Node unterhalb von Node Fachbaum) |
func.Raupe_ROOT |
Bezeichnung des obersten Fachbaumeintrags (der Node unterhalb von Node Fachbaum). |
func.ScrFormat |
Entspricht dem .NET Ausdruck Format(par1, CStr(par2)). Par1 und Par2 (optional) sind die 2 übergebenen Parameter |
func.ScrFormatOnce |
Entspricht dem .NET Ausdruck Format(par1, CStr(par2)). Par1 und Par2 (optional) sind die 2 übergebenen Parameter. Wird nur geschrieben, wenn Feld noch leer ist bzw. Textfeld den Inhalt hat. |
func.NaturalArea([R],[h]) |
Berechnung der natürlichen Fläche bei der UTM-Abbildung. Die Landesvermessungsämter empfehlen folgende Werte für den Schmiegekugelradius: •Berlin, Brandenburg, Bremen, Niedersachsen: 6380km •Mecklenburg-Vorpommern: 6384 km •Schleswig-Holstein: 6385 km •Nordrhein-Westfalen, Sachsen-Anhalt: 6383 km •Hamburg, Saarland, Thüringen, Rheinland-Pfalz: 6381 km •Hessen: 6382 km •Baden-Württemberg: 6378 km |
func.NaturalLength([R],[h]) |
Berechnung der natürlichen Strecke bei der UTM-Abbildung. |
Automatisch numerierte Integerwerte |
|
Automatisch (dynamisch aus den aktuellen Feldwerten gerechnete) numerierte Integerwerte |
|
Automatisch nummerierte Integerwerte am SDE |
•Einfache Funktionsausdrücke für zusammengesetzte Schlüssel.
Beispiel: Schlüsselfeld ADRKEY setzt sich durch den Funktionsausdruck [PLZ]&"_"&[STRASSE]&"_"&[HAUSNR] aus den Feldern PLZ, STRASSE, HAUSNR zusammen.
