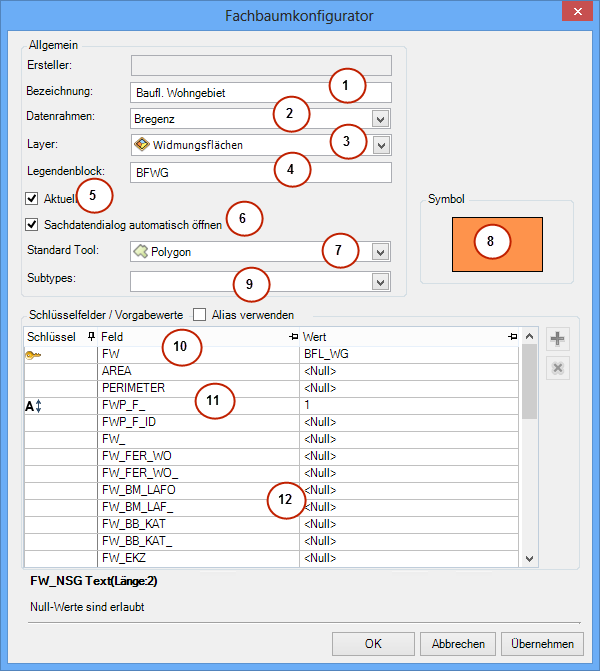

Der Dialog Fachbaumkonfigurator kann über das Kontextmenü des Fachbaums mit der Funktion Eigenschaften aufgerufen werden. Er bildet die Konfigurationsmöglichkeiten für ein Fachobjekt ab.



•Bezeichnung (1)
Name des Fachobjektes oder der Fachgruppe

•Datenrahmen (2)
Definiert den Datenrahmen aus dem der Layer (3) stammt, der diesem Fachobjekt zugeordnet ist

•Layer (3)
Name des Layers, dem das Fachobjekt zugeordnet ist. Ohne Layer-Zuordnung werden im unteren Bereich nur die Schlüssel- und Vorgabewerte angezeigt.

•Legendenblock (4)
Name des Legendenblocks, der in der Legende für Objekte dieses Fachobjektes verwendet werden soll. Dieses Feld muss nur ausgefüllt werden, wenn nicht der Standardlegendenblock für das Fachobjekt verwendet werden soll.

•Aktuell (5)
Über diese Option können Fachobjekte für den Benutzer unsichtbar gemacht werden, so dass sie nicht mehr verwendet werden können. Um die Kompatibilität zu gewährleisten, muss das Fachobjekt auf diese Weise deaktiviert werden. Diese Option wirkt in Verbindung dem Schalter Nicht aktive Einträge ausblenden aus dem Fachbaum Kontextmenü.

•Sachdatendialog automatisch öffnen (6)
Je Fachobjekt kann gesteuert werden, ob der Sachdatendialog geöffnet werden soll oder nicht. Diese Option setzt voraus, dass in den Editieren Optionen die Option Sachdatendialog automatisch öffnen aktiviert ist.

•Default Werkzeug (7)
Standard Konstruktionswerkzeug, das für das Fachobjekt verwendet werden soll.

•Drawing Symbol (8)
Anzeige des Symbols

•Subtypes (9)
Auswahl des Subtypes für die Darstellung von Annotations.

•Schlüsselfeld (10)
Schlüsselfeld, das zur Identifikation des Fachobjektes verwendet wird. Es wird durch ein Schlüsselsymbol in der Spalte Key markiert. Um ein Feld in ein Schlüsselfeld umzuwandeln, muss in die Spalte Key geklickt werden bis das Schlüsselsymbol erscheint.
Bei der Übernahme von Layer in den Fachbaum werden die Schlüsselwerte auf Basis der Symbologie automatisch gesetzt.

•Feld mit Vorgabewert (11)
Jedes Feld kann einen Vorgabewert enthalten, der beim Erstellen eines neuen Objekts als Vorgabe definiert ist. Das Feld wird durch ein A gekennzeichnet. Um einen Vorgabewert zu definieren, muss der Wert beim entsprechenden Feld eingegeben werden. Das Feld wird dann als Vorgabefeld gekennzeichnet und beim nächsten Laden unterhalb der Schlüsselwerte angeordnet.

•Felder (12)
Auflistung aller Felder des Layers.
