Lookup-Tabellen
Lookup-Tabellen sind Tabellen, in denen Sie Nachschlagswerte für Objektattribute für einen bestimmten Layer erzeugen können.
Der Name für Lookup-Tabellen ergibt sich aus Lookup__+ Feature-Class +__+Feldname.
z.B. Lookup__fwp_f_wid__fw
……….. … Bezeichnung bleibt immer gleich
……….. … Bezeichnung ändert sich je nach Feature-Class oder Feldname
|
Globale Lookup-Tabellen, die für alle Featureklassen in dem Projekt oder in der Geodatabase gelten sind ebenfalls möglich. Hier setzt sich der Name der Lookup-Tabelle einfach aus dem Prefix Lookup__ und dem Feldnamen zusammen |

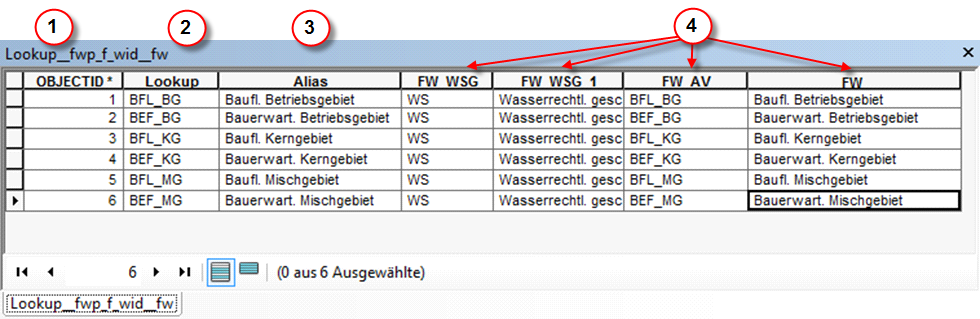

Die Tabelle kann in ArcCatalog erzeugt werden. Entweder als Bestandteil der Geodatabase oder als eigene DBASE Tabelle. Die Tabelle hat mindestens 2 Felder:
Feldname |
Beschreibung |
|---|---|
ObjectID*(1) |
Zeilen ID |
Lookup-Feld* (2) |
Feldname wie in der Attributtabelle der Feature-Class. Enthält die Nachschlagewerte. |
Alias (3) |
Sprechender Name für die Nachschlagewerte. Leer = kein Alias wird verwendet. |
Zusätzlich auszufüllendes Feld (4) |
Feldnamen aus der Attributtabelle der Feature-Class. Werden entsprechend dem Wert im Lookup-Feld ausgefüllt. Beliebig viele solcher Felder können angehängt werden. |
*Pflichtfeld
Im Register Quelle aus dem Inhaltsverzeichnis können Sie die Tabelle der GeoDatabase hinzufügen. Dort kann die Tabelle geöffnet und bearbeitet werden.
Damit die Lookup-Tabellen korrekt funktionieren, müssen die ersten 3 Felder in der korrekten Reihenfolge vorhanden sein.
|
Um die Tabelle bearbeiten zu können muss ein Editierziel gesetzt sein. |
Um mit einer Lookup-Tabelle zu arbeiten, muss diese entweder
•in das Register Quelle hinzugefügt sein,
•in der Geodatabase hinzugefügt sein oder
•im Verzeichnis der Shapefiles abgespeichert sein.

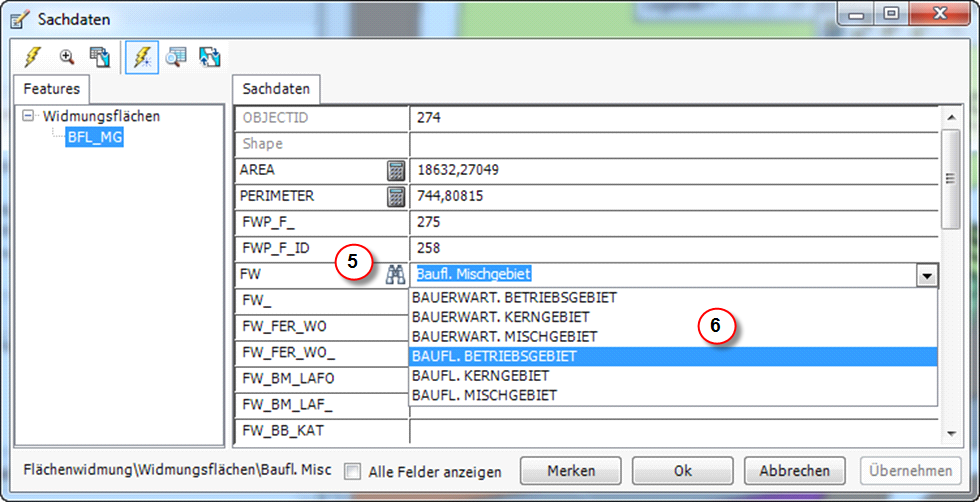

Wenn eine dieser Voraussetzungen gegeben ist, kann im Sachdatendialog der Wert aus einer Liste ausgewählt werden (6). Zusätzlich wird das Feld für welches die Nachschlagewerte definiert sind, mit einem Fernglassymbol versehen. (5)

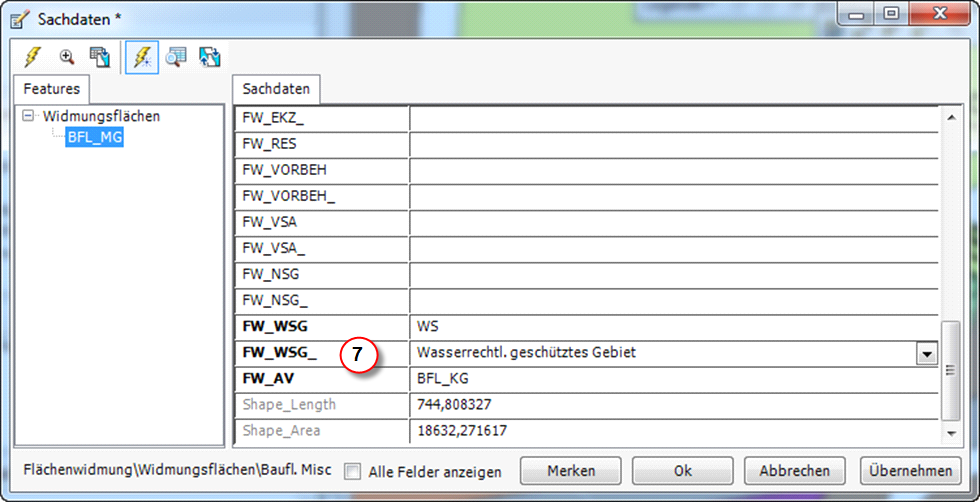

Wird nun ein Wert ausgewählt, wird dieser in das Feld FW der Feature-Class fwp_f_wid eingetragen. Zusätzlich werden alle weiteren in der Lookup-Tabelle angegebenen Felder automatisch ausgefüllt. Derartig gefüllte Felder werden fett markiert (7).
|
Die entsprechende Lookup-Tabelle kann auch direkt aus dem Sachdatendialog geöffnet werden, indem man auf das Lookup-Symbol (5) eines Felds doppelklickt. |
