Nachdem eine Editiersitzung für einen Ziellayer gestartet wurde, können Sie für ein Flächenelement einen Polygonrand extrahieren. Dazu aktivieren Sie das Werkzeug durch einen einfachen Klick. Es wird schattiert hinterlegt angezeigt.



Polygonrand extrahieren.

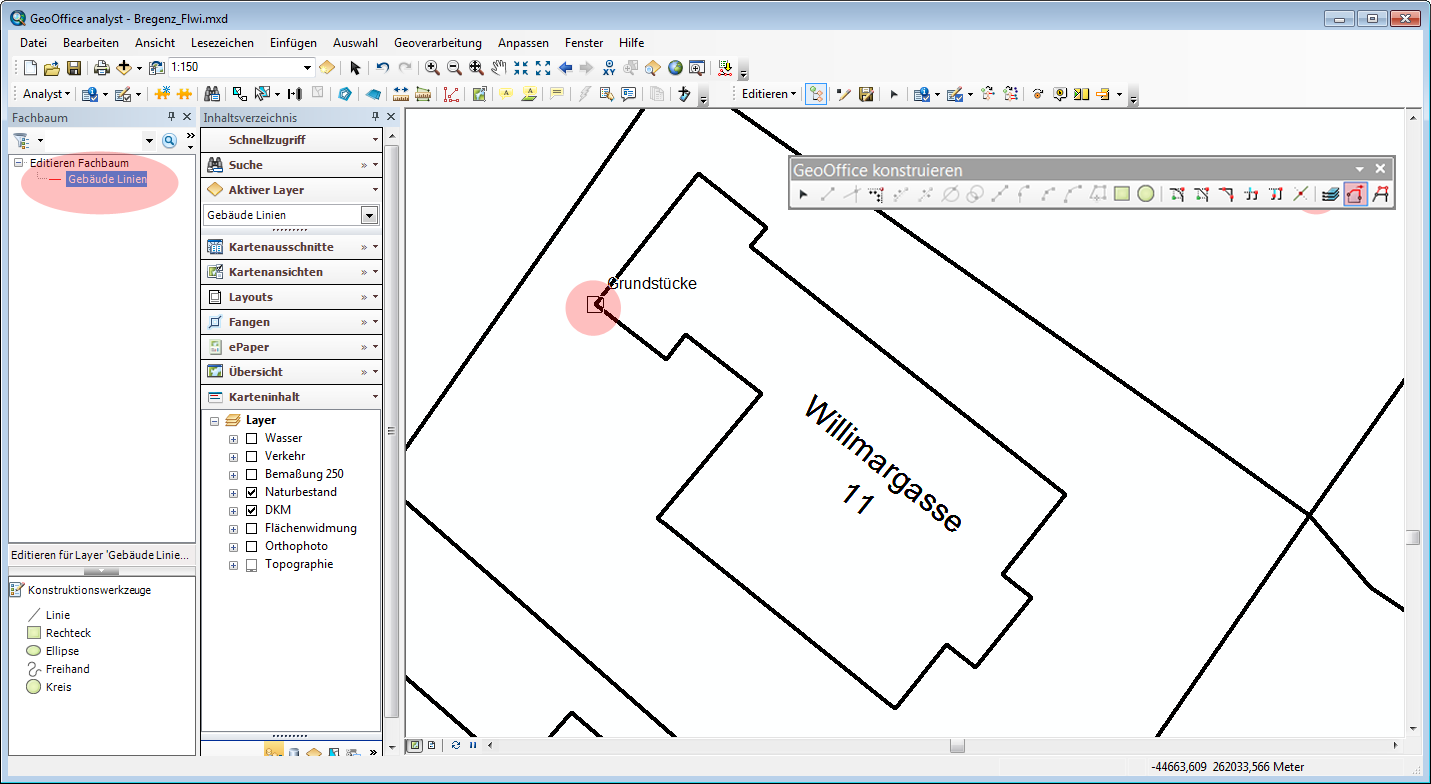

1.Aktivieren Sie das Werkzeug Polygonrand extrahieren. Starten Sie die Editiersitzung für den Ziellayer. Der Ziellayer muss vom Typ Polyline sein. Zeigen Sie per Mauszeiger den ersten Punkt eines bestehenden Polygons. (z.B. Grundstücke)

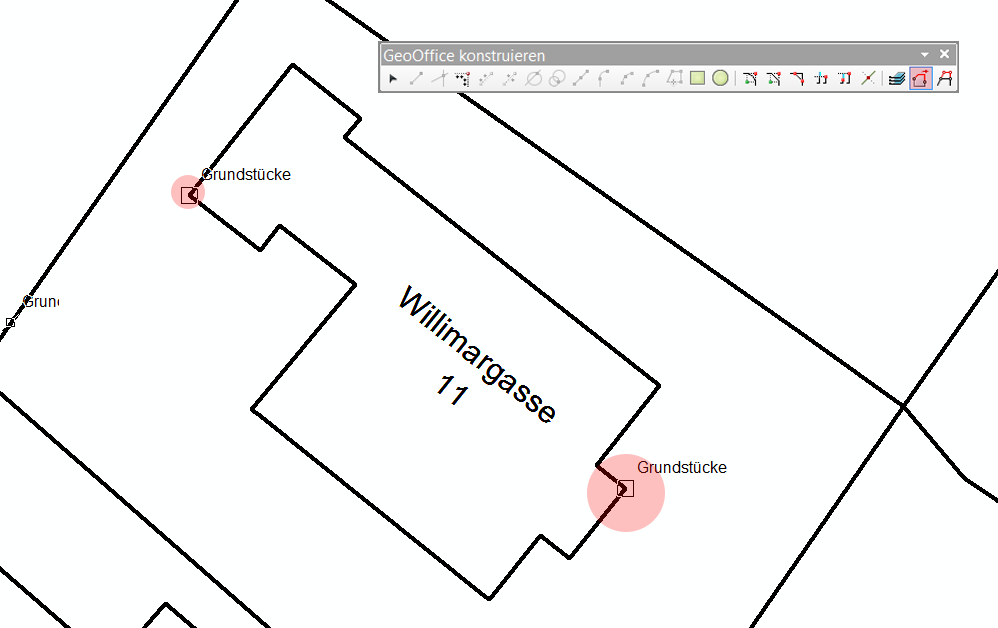

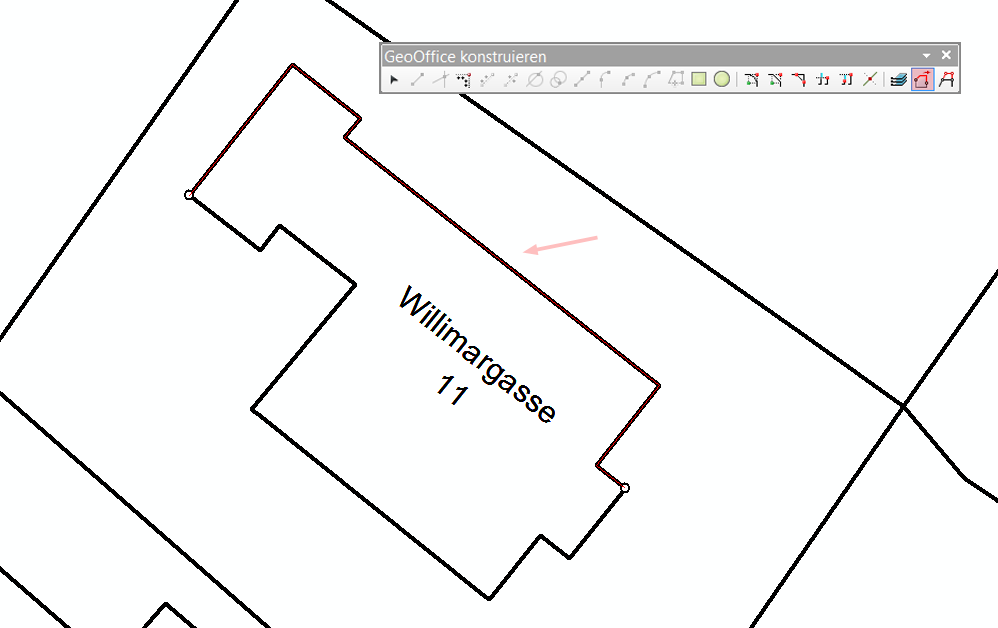

2.Zeigen Sie per Mauszeiger den zweiten Punkt des bestehenden Polygons. (z.B. Grundstücke). Klicken Sie anschließend die Seite auf der die neue Linie in Bezug auf das Polygon gebildet werden soll. Das mögliche Ergebnis wird dabei als dünne rote Linie angezeigt.

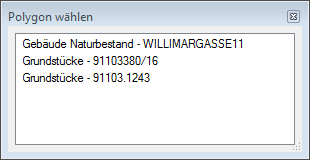

3.Befinden sich mehrere Polygone an der Position des gezeigten Punktes, werden alle berührten Objekte im Dialog Polygon wählen angezeigt. Wählen Sie das zu teilende Polygon aus der Liste durch Selektion und einen Doppelklick aus. Mit einem einfachen Klick auf die Auswahl kann man das Objekt in der Karte für kurze Zeit aufblinken lassen.

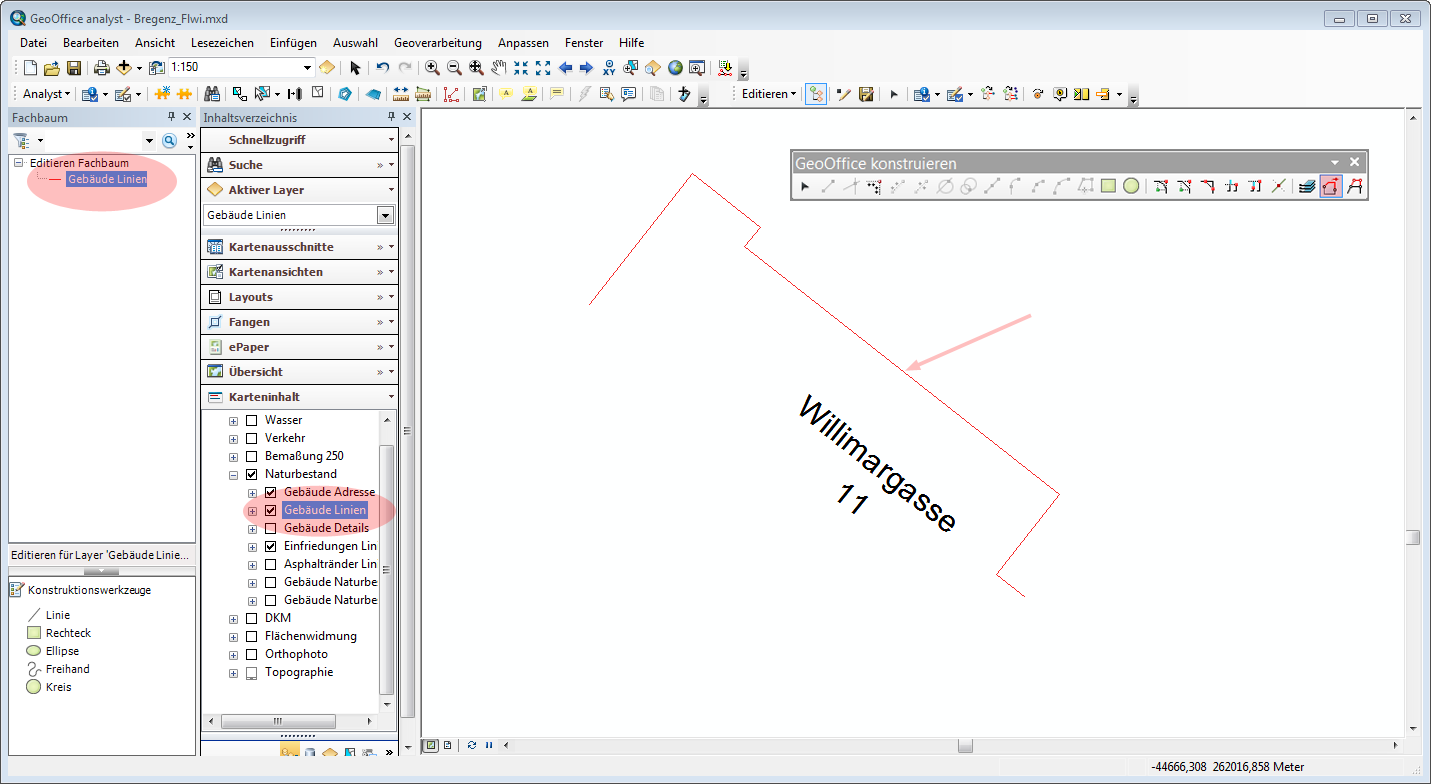

4.Anschließend wird die neue Polyline für den Ziel-Layer gebildet.
