Mit dem Werkzeug können Sie Signaturen für Polygone erzeugen. Bevor Sie die Funktion aufrufen, müssen Sie den Layer für dessen Objekte die Signaturen erzeugt werden in das Fachbaum-Fenster übernehmen. Im Fachbaum-Fenster muss ein Fachobjekt des Polygonlayers selektiert sein. Die Editiersitzung für den Ordner oder die Datenbank der betreffenden Polygone wird nach dem Funktionsaufruf gestartet.

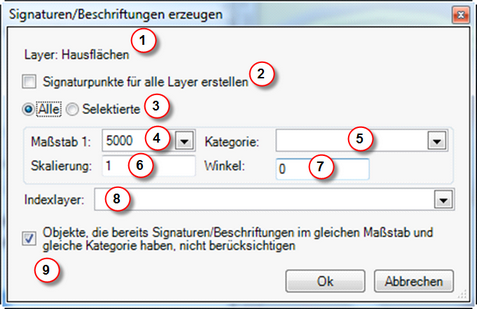

Im Dialog Signaturen/Beschriftungen erzeugen, der nach dem Funktionsaufruf geöffnet wird, werden Einstellungen für die Signaturdarstellung gemacht. In der ersten Zeile wir der Layer angezeigt, der über das entsprechende Fachobjekt referenziert ist. (1)

•Signaturpunkte für alle Layer erstellen (2)
Nicht nur für den aktuellen sondern für alle Layer im Projekt sollen Signaturpunkte erstellt werden.Alle (3):Alle Objekte des aktuellen Layers im Fachbaum-Fenster werden mit der Signatur versehen.

•Selektierte (3)
Nur selektierte Objekte des aktuellen Layers im Fachbaum-Fenster werden mit der Signatur versehen.

•Maßstab (4)
Das Attribut SigPoint Maßstab des Signaturpunktlayers wird mit dem Wert belegt.

•Skalierung (6)
Das Attribut SigPointScale des Signaturpunktlayers wird mit dem Wert belegt.

•Winkel (7)
Das Attribut SigPoint Rotation des Signaturpunktlayers wird mit dem Wert belegt.

•Kategorie (4)
Hier kann eine Kategorie für die Signaturpunkte eingetragen werden (z.B. FLWI).

•Indexlayer (8)
Hier kann ein Layer ausgewählt werden, der als Index verwendet werden soll. Haben Sie beispielsweise einen Plotindex, der die einzelnen Kartenblätter repräsentiert, können Sie mit dieser Funktion erreichen, dass Objekte, die in mehreren Kartenblättern liegen, pro Kartenblatt einen Signaturpunkt bekommen.

•Objekte, die bereits Signaturen…(9)
Objekte mit bereits vorhandenen Signaturen/Beschriftungen werden nicht berücksichtigt
