Nachdem eine Editiersitzung gestartet wurde, können Sie für ein neues Objekt Stützpunkte erstellen. Dazu aktivieren Sie das Werkzeug durch einen einfachen Klick. Es wird dann schattiert hinterlegt angezeigt.



Mit Hilfe dieses Werkzeuges kann ein Schnittpunkt mittels zweier bestehender Liniensegmente konstruiert werden.

1.Auswählen das Werkzeugs Schnittpunkt.

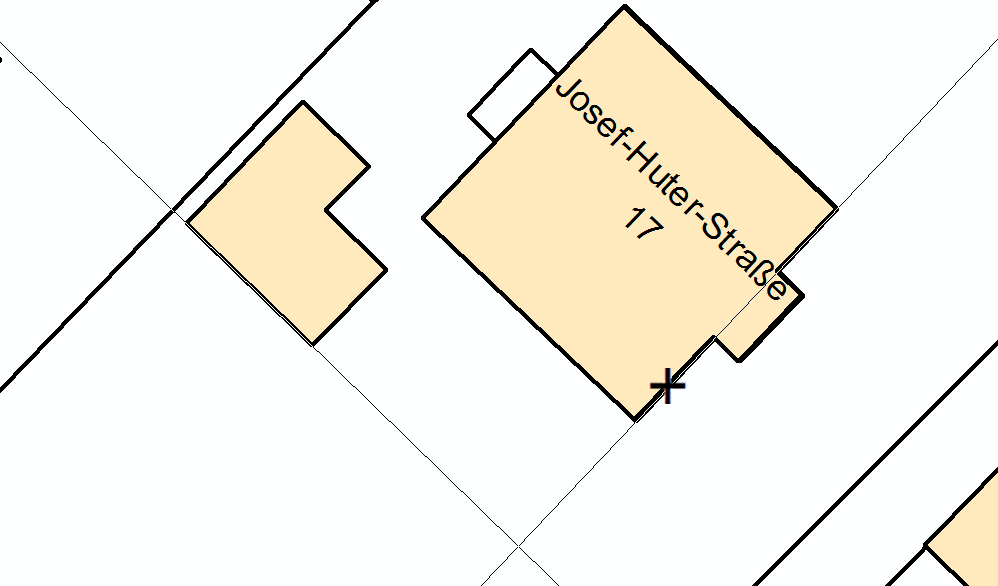

2.Festlegen der ersten Schnittgerade. Der Mauszeiger wird über ein Liniensegment bewegt. Mit einem Mausklick wird die Linie gewählt. Die Verlängerung des gewählten Segments wird in der Karte über eine dünne schwarze Linie angezeigt.




3.Festlegen der zweiten Schnittgerade. Der Mauszeiger wird über ein Liniensegment bewegt. Mit einem Mausklick wird die Linie gewählt. Die Verlängerung des gewählten Segments wird in der Karte über eine dünne schwarze Linie angezeigt

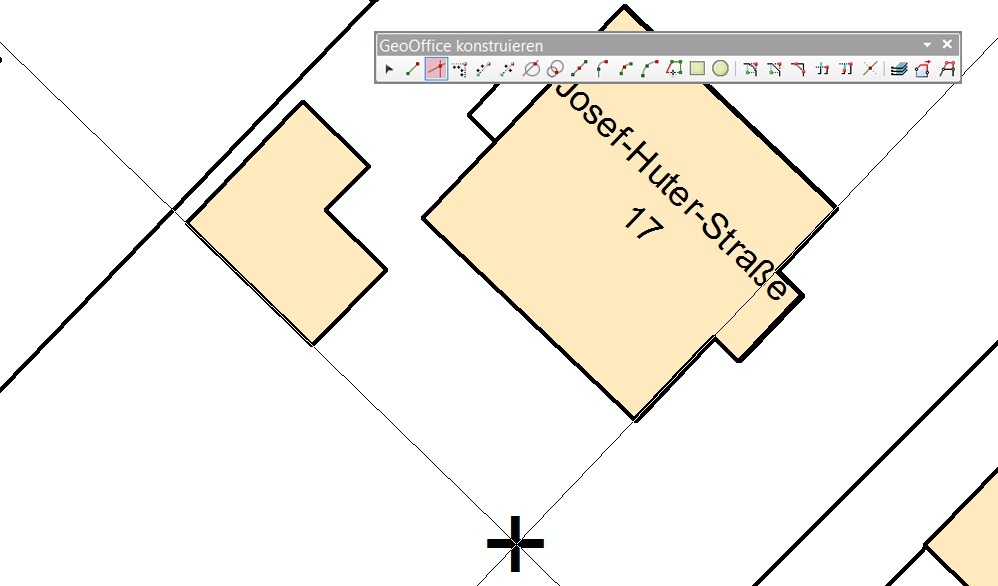

4.Der Schnittpunkt der zwei Liniensegmente bildet den Konstruktionspunkt.




5.Mit dem Werkzeug Schnittpunkt können sowohl Punktobjekte als auch Stützpunkte für Linien und Flächenobjekte erzeugt werden. Der Wechsel zu einem anderen Konstruktionswerkzeug oder Skizzenwerkzeug, während des Konstruktionsvorgangs ist auch möglich.
