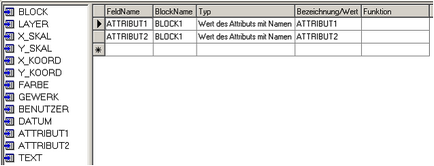

In den Blockattributen werden Einstellungen für die Integration und Darstellung von Blockattributen im GIS-Datensatz getroffen. Die Felder werden durch den Benutzer konfiguriert.



•FeldName
Name des Feldes für das Attribut im GIS-Datensatz

•Blockname
Blockname, in dem das Attribut gesucht wird (leer oder * für alle Blöcke)

•Typ

oWert des Attributes Nr.: Wert des Attributes mit der Nummer, die im Feld Wert steht

oWert des Attributes mit Namen: Wert des Attributes mit dem Namen, der im Feld Wert steht

oBezeichnung des Attributes Nr.: Name des Attributes mit der Nummer, die im Feld Wert steht

oX-Koordinate des Attributs mit Namen: X-Koordinate mit dem Namen, der im Feld Wert steht

oY-Koordinate des Attributs mit Namen: Y-Koordinate mit dem Namen, der im Feld Wert steht

oX-Offset des Attributs mit Namen: X-Offset für den Namen, der im Feld Wert steht

oY-Offset des Attributs mit Namen: Y-Offset für den Namen, der im Feld Wert steht

oDrehung des Attributs mit Namen: Drehung des Attributs mit dem Namen, der im Feld Wert steht

oDrehung des Attributs Nr.: Drehung des Attributs mit der Nummer, die im Feld Wert steht

oDrehung des Attributs in Rad mit Namen: Drehung in Rad des Attributs mit dem Namen, der im Feld Wert steht

oDrehung des Attributs +90 in Rad mit Namen: Drehung in Grad +90 des Attributs mit dem Namen, der im Feld Wert steht

oDrehung des Attributs +90 mit Nr.: Drehung in Grad +90 des Attributs mit der Nummer, die im Feld Wert steht

oTexthöhe des Attributs mit Namen: Texthöhe des Attributs mit Namen, wie im  Feld Wert

oTexthöhe des Attributs mit Nr.: Texthöhe des Attributs mit Nummer, wie im Feld Wert

•Bezeichnung/Wert
Gibt den Wert an, der vom Feld Typ gefordert wird

•Funktion
Auswahl von vordefinierten Funktionen

oStammnummer: liefert von einer Nummer im Format z.B.: 1024/2 die Zahl vor dem Schrägstrich

oTeilnummer: liefert die Zahl hinter dem Schrägstrich

oGrundstückspunkt: liefert den Bauflächenpunkt

oTrennzeichen: liefert das verwendete Trennzeichen

oTrennzString einfügen: liefert als Trennzeichen den Schrägstrich

oUpperCase: der Feldinhalt in Großbuchstaben

oLowerCase: der Feldinhalt in Kleinbuchstaben

oLeft: der Feldinhalt links ausgerichtet

oToken: liefert den Wert/die Werte des Attributbezeichnungs-Feld (Tag)

oToken(*)1.Pos: liefert vom Attributbezeichnungs-Feld (Tag) den Wert der ersten Stelle

oToken(*)2.Pos: liefert vom Attributbezeichnungs-Feld (Tag) den Wert der zweiten Stelle

oToken(*)3.Pos: liefert vom Attributbezeichnungs-Feld (Tag) den Wert der dritten Stelle

oetc.
