Informationen zu den GIS-Layern

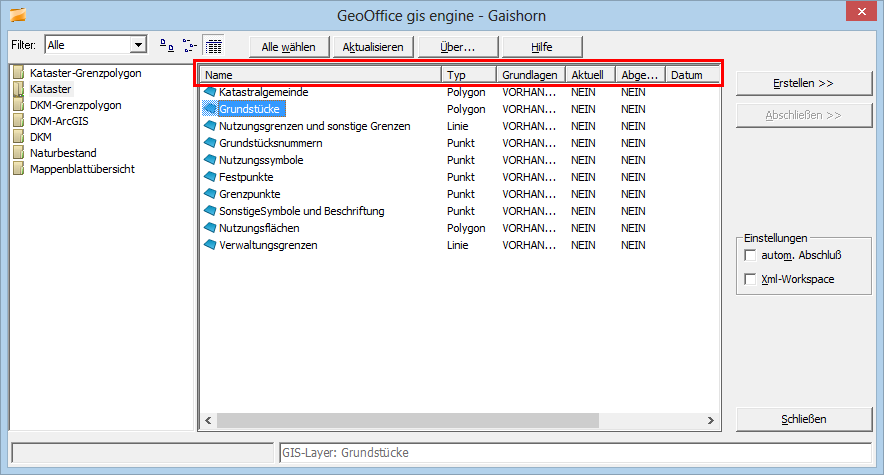

In der Kopfzeile des zentralen Beriches, sieht man welche Information zu einem Layer angezeigt wird.
|
Durch Klick auf die Trennungsmarkierung zwischen den Spalten, kann bei gedrückter linker Maustaste die Spaltenbreite geändert werden. |
Information – GIS Layer
•Name
Symbol und Name des GIS-Layers.
•Typ
Typ der GIS-Daten. Punkt, Linie, Polygon oder Text
•Grundlagen
Als Grundlagen gelten bei Art der Erstellung Übernahme aus DWG die entsprechenden AutoCAD Zeichnungen. Bei Art der Erstellung Verschneidung bilden die GIS-Daten der GIS-Layer die Grundlagen.
oVorhanden - Grundlagen für die Übernahme / Verschneidung sind vorhanden.
oNicht vorhanden - Grundlagen für die Übernahme / Verschneidung fehlen.
oUngeprüft - Anzahl der Grundlagezeichnungen liegt über dem eingestellten Maximum. z.B. ab 500 Grundlagezeichnungen soll der Status nicht mehr ermittelt werden.
oLeer - Bei Basys Gewerken wird die Grundlage (aktuelle Basys Datenbank) nicht angezeigt
•Aktuell
Vergleich des Erstellungsdatums von den Grundlagen und der GIS-Daten.
oJA - Zumindest ein GIS-Datensatz wurde nach dem Erstellungsdatum der Grundlagen erstellt.
oNEIN - Datum der Grundlagendateien ist jünger als das der GIS-Datensätze
o? - Aktualität des GIS-Layer wird nicht überprüft, da die Zahl der Grundlagenzeichnungen über dem festgelegten Grenzwert liegt.
|
Die Einstellung bis zu welcher Anzahl von Dateien die Grundlagen geprüft werden, wird in der Startzentrale im Menü Extras|Eigenschaften… getroffen. |
•Abgeschlossen
oJA - Der Haupt GIS-Datensatz ist vorhanden und aktueller als der temporäre GIS-Datensatz.
oNEIN - Entweder ist kein Haupt GIS-Datensatz vorhanden, oder der temporäre GIS-Datensatz ist aktueller als der Haupt GIS-Datensatz. z.B. Nach einer neuerlichen Übernahme, noch vor dem Abschluss!
•Datum
Anzeige des genauen Erstellungsdatums des jüngsten GIS-Datensatzes. Sofern kein Datum angezeigt wird, ist der GIS-Datensatz nicht erstellt worden.
•Status
Gibt Auskunft über Fehler die bei der Übernahme bzw. Verschneidung aufgetreten sind.
oOK - Erstellung wurde erfolgreich ausgeführt
oFehler - Bei der Erstellung sind Fehler aufgetreten z.B. Verzeichnis oder Dateisperren
oAbgebrochen - Die Erstellung konnte nicht beendet werden (abgebrochen ...)
oKeine Objekte - In den Grundlagedaten sind keine Objekte vorhanden, die für diesen GIS-Layer konfiguriert wurden
•Topo-Fehler
Informiert über topologische Fehler, die bei der Topologiebildung aufgetreten sind.
oJA - Es sind Fehler bei der Topologiebildung aufgetreten
oLeer - Es sind keine Fehler bei der Topologiebildung aufgetreten
