Widmungen in mehreren Ebenen mit Baulandwidmung
Um Widmungen in mehreren Ebenen mit Baulandwidmung zu erstellen gehen Sie bitte wie folgt vor:

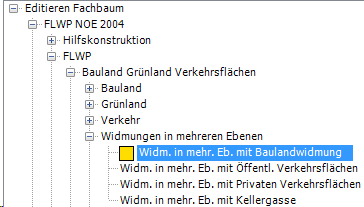

1.Fachobjekt Widmungen in mehreren Ebenen mit Baulandwidmung im Fachbaum auswählen und Editiersitzung starten
2.Fläche zeichnen - Überlappung zulassen! (Hintergrund: Das Bauland muss zusätzlich als eigene Widmungsfläche erstellt werden, damit diese in der Flächenbilanz korrekt berücksichtigt wird.)

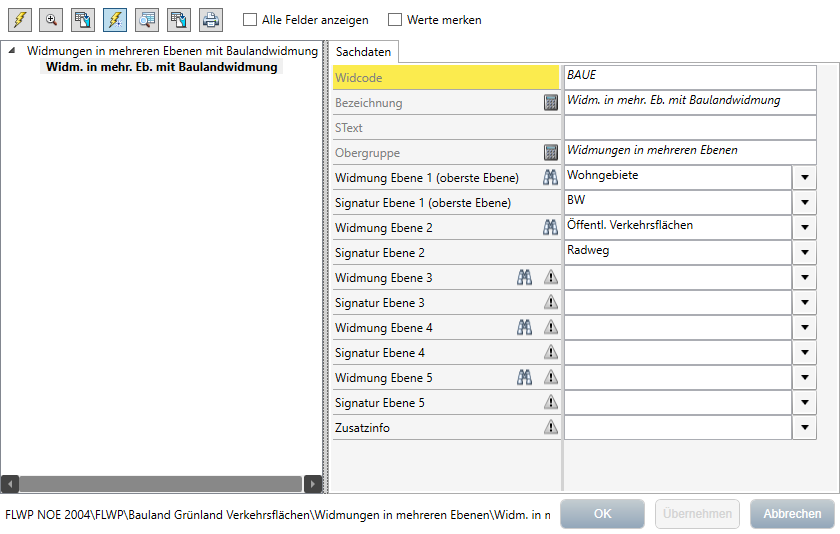

3.Im Sachdatendialog die Widmungen der einzelnen Ebenen auswählen sowie die entsprechenden Signaturen manuell eintragen

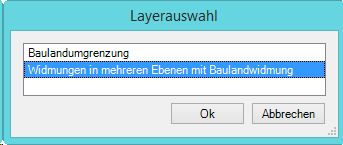

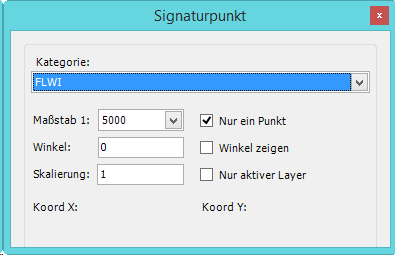

4.Signaturen setzen: ggf. Kategorie und Layer auswählen
Darstellung
Die Farben der Ebene 1 und 2 werden in Schraffur dargestellt. Die im Sachdatendialog eingegebenen Signaturen werden untereinander angeordnet.
|
Die Schraffur ist derzeit auf die Farben der beiden Widmungskategorien Bauland Wohngebiet und Verkehrsflächen ausgerichtet. Soll die Farbgebung für andere Widmungskategorien adaptiert werden, so sind die Farben in der Symbologie des Layers Widmungen in mehreren Ebenen mit Baulandwidmung entsprechend umzustellen. |
