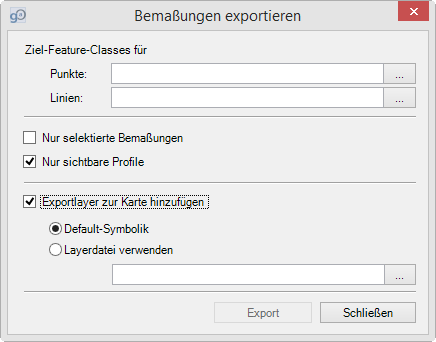

Exportiert werden die Daten für den aktuellen Bemaßungslayer aus dem Inhaltsverzeichnis. Es wird eine Linienfeatureklasse und eine Punktfeatureklasse erzeugt, in die alle Maßlinien und Hilfslinien bzw. Symbolpunkte und Textpunkte exportiert werden. Die Namen und Datentypen der Featureclases werden über Dialog eingestellt.



Die neu erzeugten Daten können von folgendem Typ sein:

•Shapefile

•File- und Personal-Geodatabase-Feature-Classes

•SDE-Feature-Classes



Optional können alle Bemaßungen des aktuellen Bemaßungslayers exportiert werden, oder aber Einschränkungen getroffen werden:

•Sichtbare Bemaßungen mit sichtbarem Profil werden exportiert.

•Ausschließlich Bemaßungen mit sichtbarem Profil werden exportiert.



Der Exportlayer kann unmittelbar (Exportlayer zur Karte hinzufügen) der Karte hinzugefügt werden. Die Daten werden mit der Default-Symbolik oder der Darstellung einer gewählten Layerdatei angezeigt.

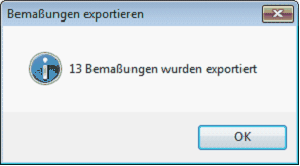

Über die Schaltfläche Export werden die Bemaßungen exportiert.
