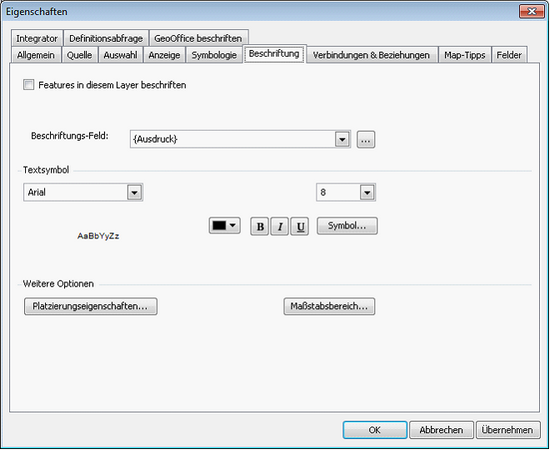

Die Einstellungen für die Layer Beschriftung erfolgt in:

•Layer-Eigenschaften - Registerkarte Beschriftung




Mit Beschriftungen können Sie auf einfache Weise einen beschreibenden Text zu den Features in Ihrer Karte hinzufügen.

•Features in diesem Layer beschriften
Sie können die Beschriftungen auf einfache Weise aktivieren und deaktivieren.

•Beschriftungsfeld
Es kann ein Attribut des Layers ausgewählt, oder ein Beschriftungsausdruck eingegeben werden.

•Ausdruck
Hier kann ein Beschriftungsausdruck eingegeben werden. Diese Option kann verwendet werden, um beispielsweise mehrere Felder oder Felder mit statischem Text bzw. VB-Ausdrücken zu kombinieren um z.B. Leerzeichen und Zeilenumbrüche in die Beschriftung integrieren zu können:

Beschriften-Ausdrücke unterstützen:

oKonstante Texte in Anführungszeichen, z.B. "Höhe=

oFelder mit eckigen Klammern, z.B. [HOEHE]

oRunden-Funktion mit Round(Zahl, AnzahlStellen)

oNeue Zeile mit vbNewLine

oZusammenhängen der obigen mit &

Beispiel: "Nr= & [NUMMER] & vbNewLine & Höhe= & Round([HOEHE],2)



Bei Ausdrücken mit arcgis formatting tags, wie z.B. <BOL> - für Bold, oder <FNT> - für Fontname, müssen die Zeichen & und < ersetzt werden, um sie unterscheiden zu können. (nicht bei Feldwerten)

Für den Fall, dass (mindestens 1) formatting tag im string vorkommt, wird..

"& durch &amp; bzw.

"< durch &lt;

ersetzt



Beispiel:

"<BOL>Peter & Paul</BOL> -> Expression ? -> falsch

"<BOL>Peter &amp; Paul</BOL> -> Peter & Paul -> richtig



•Textsymbol
Einstellen von Schriftart, Textgröße usw.

•Platzierungseigenschaften
Beschriftungen können dynamisch platziert werden.

•Maßstabsbereich
Einstellen ob die Beschriftung nur innerhalb eines bestimmten Kartenmaßstab angezeigt wird.
