Symbolfunktionen

Jedes in die Gruppe eingefügte Symbol kann mit einer Kombination aus Attributen und einer Symbolik dargestellt werden. Die Symbolik können im rechten Fenster eingestellt werden. Attribute werden über das Kontextmenü des gewählten Symbols hinzugefügt.

icon_cross-reference

Siehe Kapitel Attributfunktionen

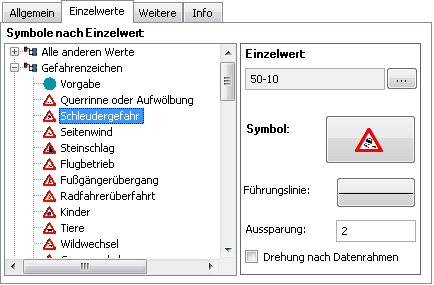

ObjekteDarstellen_Blocksymbolik_SymboleEigenschaften


Symbol
Auswahl eines Symbols über den Standard ArcGIS Symboleditor und einstellen der Eigenschaften, wie Größe, Platzierung usw.

Führungslinie
Für gegenüber dem ursprünglichen Einfügepunkt verschobene Symbole kann eine Führungslinie angezeigt werden.

Aussparung
Aussparen der Führungslinie zum Symboleinfügepunkt.

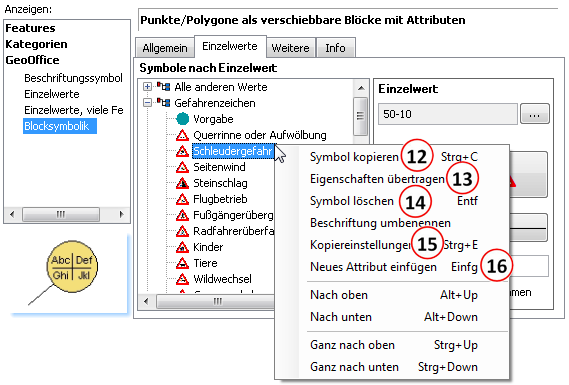

Wenn Sie im linken Fenster ein Symbol auswählen (selektieren), können Sie über das Kontextmenü verschiedene Funktionen aufrufen.

ObjekteDarstellen_Blocksymbolik_SymboleKontextmenü



Symbol kopieren
Sie können frei wählbare Eigenschaften für das selektierte Symbol über das Kontextmenü Symbol kopieren (12) in die Zwischenablage kopieren. Über diese Funktion wird keine Kopie des Symbols in der Symbolliste erzeugt. Dazu müssen Sie ein neues Symbol einfügen (Gruppenfunktion), und anschließend Eigenschaften übertragen (13) anwenden.

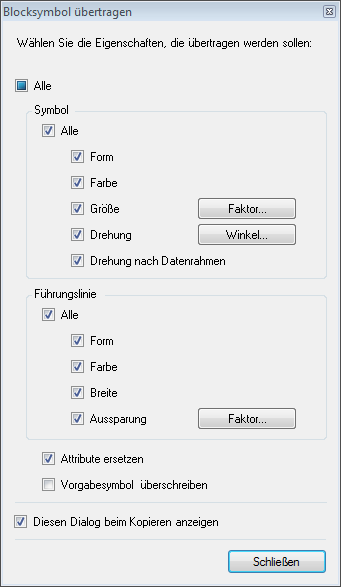

Blocksymbol übertragen

Blocksymbol übertragen


Wählen Sie die Eigenschaften die Sie (in die Zwischenablage) kopieren wollen.

Eigenschaften übertragen
Die zuvor in die Zwischenablage kopierten Eigenschaften eines Symbol auf das aktuell markierte Symbol übertragen (13).

Symbol löschen
Sie können das selektierte Symbol über das Kontextmenü Symbol löschen (14) entfernen.

Beschriftung umbenennen
Sie können für das Symbol einen sprechenden Namen vergeben. Als Default -Name wird der Wert aus dem Wertefeld genommen.

Kopiereinstellungen
Festlegen welche der Eigenschaften des Symbols kopiert werden (15). Wie bei der Funktion Symbol kopieren wird der Dialog Blocksymbol übertragen aufgerufen.

Neues Attribut einfügen
Definieren eines Attributes für das Symbol.

icon_cross-reference

Siehe Kapitel Neues Attribut einfügen

Nach oben, Nach unten
Das Symbol um eine Zeile nach unten bzw. oben schieben.

Ganz nach oben, Ganz nach unten
Das Symbol an die unterste bzw. oberste Stelle der Gruppe schieben..
