Das Werkzeug Blockrendererattribut in Feld schreiben wird verwendet, um Beschriftungen welche mittels GeoOffice Blocksymbolik dargestellt werden beim CAD-export mitzugeben. Betroffen sind einzelne Layer mit Blockrenderern, deren Ausdrücke nicht automatisch beim vordefinierten GeoOffice cad export des Flächenwidmungsplans ausgespielt werden.

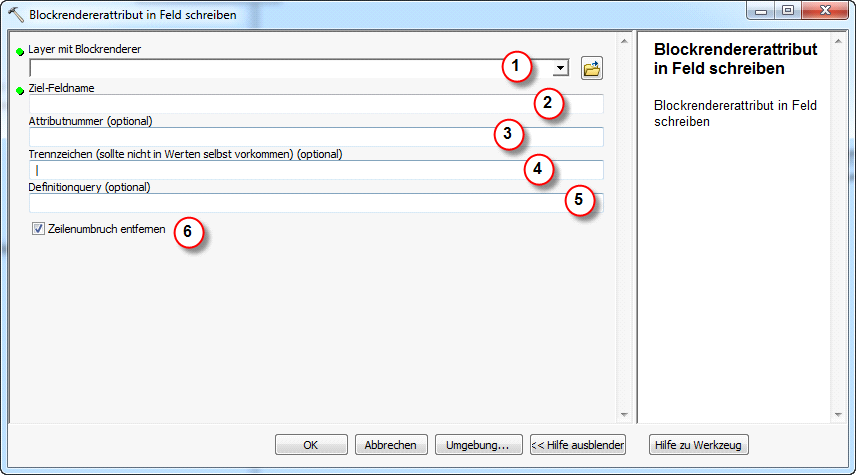

•(1) Layer mit Blockrenderer
Bitte geben Sie den Layer an, aus dessen Blocksymbolik der Ausdruck ausgelesen werden soll. Es können nur Punktlayer ausgewählt werden.

•(2) Ziel-Feldname
Bitte geben Sie immer STEXT (ohne Anführungszeichen) an. Dies ist das Feld, welches beim CAD-Export ausgelesen wird.

•(3) Attributnummer (optional)
Sind einem Symbol in der Blocksymbolik mehrere Attribute zugewiesen, kann hier definiert werden ob alle (Feld bleibt leer) oder nur das Erste (1), das Zweite (2),…  Attribut in das definierte Feld geschrieben werden.

•(4) Trennzeichen (optional)
Optional kann ein Trennzeichen für den Eintrag mehrerer Attribute definiert werden. Es ist darauf zu achten, dass das Zeichen in den Werten selbst nicht vorkommt. Standardmäßig ist I als Trennzeichen angegeben

•(5) Definitonquery (optional)
Optional können Definitionsabfragen eingegeben werden, um das Werkzeug nur auf jene Objekte eines Layers zu beschränken, die bestimmte Kriterien erfüllen.

•(6) Zeilenumbruch entfernen
Wenn das Häkchen gesetzt ist, werden Zeilenumbrüche, welche möglicherweise im Ausdruck der Blocksymbolik definiert sind, entfernt.
