Die im A4 PDF benötigten Pläne werden als Rasterbilder exportiert. Die Verwendung von Rasterbildern hat in diesem Szenario den Vorteil, dass anstatt einer Vielzahl von Layern im Vektorformat (wie z.B. im Flächenwidmungsplan 250) nur ein Layer als Raster benötigt wird. Dies beschleunigt das Arbeiten in der MXD um ein Vielfaches. Die Rasterbilder werden aus drei unterschiedlichen Kartendokumenten erstellt.



1.Öffnen Sie die OEK_OOE.mxd, die Ihre Änderung des Entwicklungskonzeptes beinhaltet.

2.Wechseln Sie in die Layoutansicht und laden Sie das Layout Karten_Export.layout. Wenn Sie Ihr Projekt mit der Vorlage von 10.4.1 upgedatet haben, befindet sich das Layout in Ihrem Projektverzeichnis im Unterordner Layout. Wenn Sie Ihr Projekt bislang noch nicht upgedatet haben, können Sie das Layout aus dem Installationsverzeichnis C:\Program Files (x86)\VertiGIS\GeoOffice\Raumplanung OOE\2021\Templates\OOE_2021_GK31_Standard_\Layout laden.

Karten_Export.layout laden

Karten_Export.layout laden

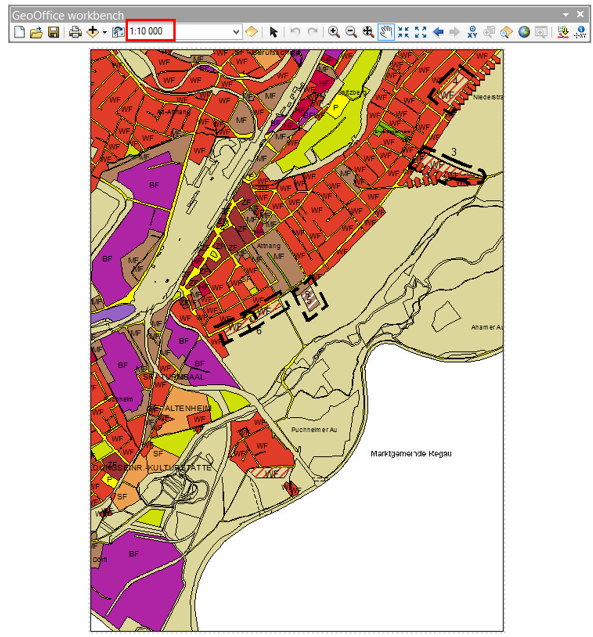

3.Stellen Sie in der Layoutansicht einen Maßstab von 1:10000 ein und zentrieren Sie den gewünschten Bereich mit dem Änderungsgebiet.


Maßstab 1:10000 einstellen

Maßstab 1:10000 einstellen

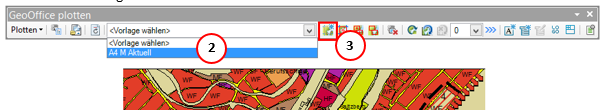

4.Wählen Sie aus der GeoOffice plotten Werkzeugleiste die Vorlage A4 M Aktuell (2) aus und Klicken Sie auf Fertigstellen (3).

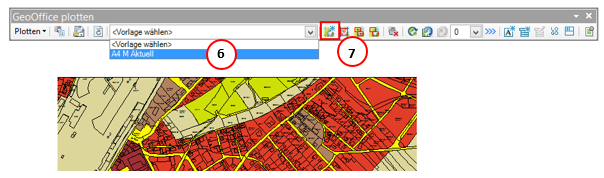

A4 M Aktuell Plotvorlage wählen und Fertigstellen

A4 M Aktuell Plotvorlage wählen und Fertigstellen

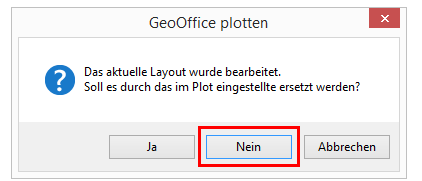

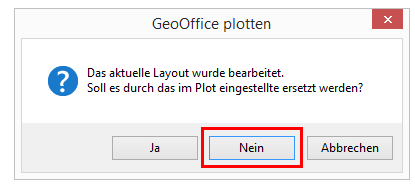

Die Meldung Das aktuelle Layout wurde bearbeitet. Soll es durch das im Plot eingestellte ersetzt werden? bestätigen Sie mit Nein.

Rasterbilder erzeugen_4

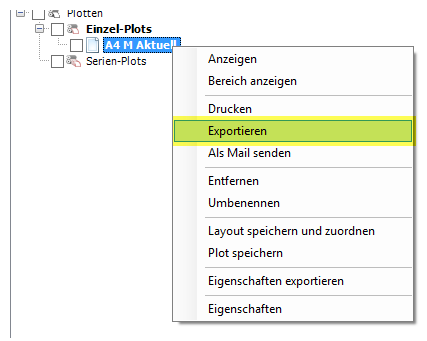

5.Im Inhaltsverzeichnis im Register Plotten wurde ein Plot mit dem Namen A4 M Aktuell angelegt. Klicken Sie auf diesen Plot mit der rechten Maustaste und klicken Sie auf Exportieren.

6.

Plot exportieren

Plot exportieren

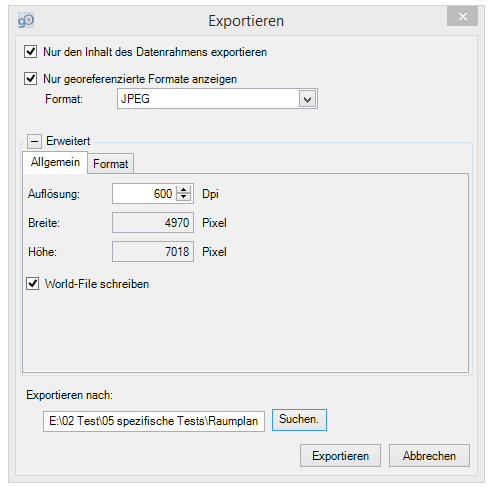

Im Exportieren Dialog wählen Sie folgende Optionen aus:
- Nur den Inhalt des Datenrahmens exportieren
- Format JPEG
- Auflösung 600 DPI
- World File schreiben


Export als georeferenziertes JPEG

Export als georeferenziertes JPEG

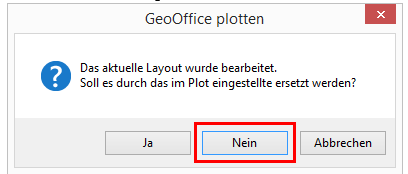

Wählen Sie einen Speicherort aus und benennen Sie das Ergebnisbild z.B. OEK 10000.jpg. Klicken Sie auf Exportieren. Die Meldung Das aktuelle Layout wurde bearbeitet. Soll es durch das im Plot eingestellte ersetzt werden? bestätigen Sie erneut mit Nein.

Rasterbilder erzeugen_7

Dieser Vorgang wird nun für den Flächenwidmungsänderungsplan und den rechtsgültigen Plan wiederholt.

7.Öffnen Sie die Flächenwidmungsplan.mxd die Ihre Änderung beinhaltet.

8.Wechseln Sie in die Layoutansicht und laden Sie das Layout Karten_Export.layout. Wenn Sie Ihr Projekt mit der VertiGIS Vorlage upgedatet haben, befindet sich das Layout in Ihrem Projektverzeichnis im Unterordner Layout. Wenn Sie Ihr Projekt bislang noch nicht upgedatet haben, können Sie das Layout aus dem Installationsverzeichnis C:\Program Files (x86)\VertiGIS\GeoOffice\Raumplanung OOE\2021\Templates\OOE_2021_GK31_Standard_\Layout laden.

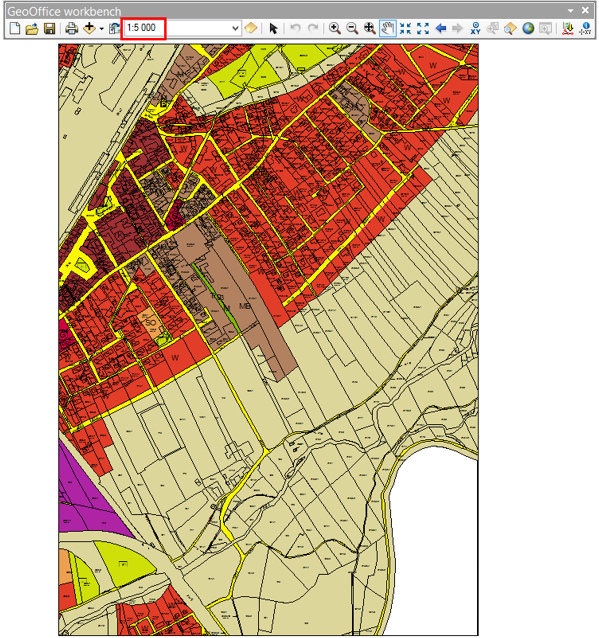

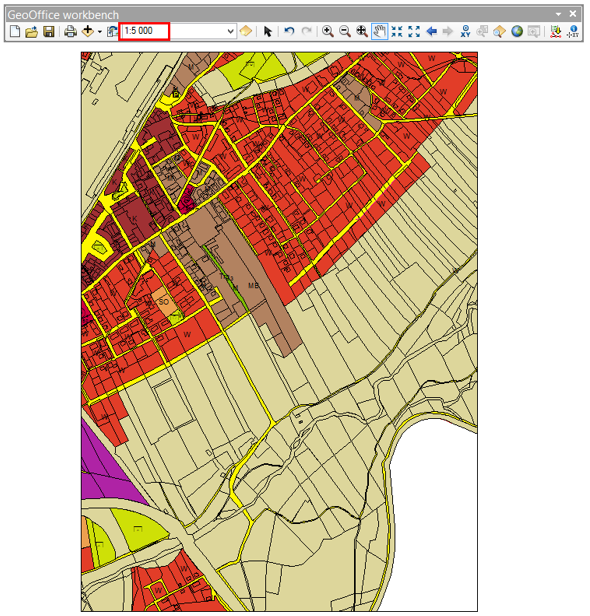

9.Stellen Sie in der Layoutansicht einen Maßstab von 1:5000 ein und zentrieren Sie den gewünschten Bereich


Maßstab 1:5000 einstellen

Maßstab 1:5000 einstellen

10.Wählen Sie aus der GeoOffice plotten Werkzeugleiste die Vorlage A4 M Aktuell (4) aus und Klicken Sie auf Fertigstellen (5).

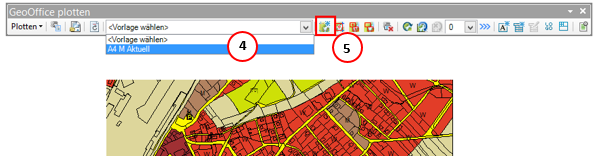

A4 M Aktuell Plotvorlage wählen und Fertigstellen

A4 M Aktuell Plotvorlage wählen und Fertigstellen

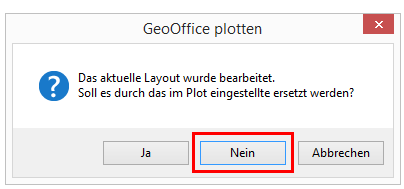

Die Meldung Das aktuelle Layout wurde bearbeitet. Soll es durch das im Plot eingestellte ersetzt werden? bestätigen Sie mit Nein.
Rasterbilder erzeugen_10

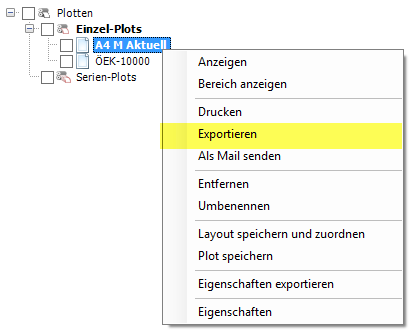

11.Im Inhaltsverzeichnis im Register Plotten wurde ein Plot mit dem Namen A4 M Aktuell angelegt. Klicken Sie auf diesen Plot mit der rechten Maustaste und klicken Sie auf Exportieren.


Plot exportieren

Plot exportieren


Im Exportieren Dialog wählen Sie folgende Optionen aus:
- Nur den Inhalt des Datenrahmens exportieren
- Format JPEG
- Auflösung 600 DPI
- World File schreiben

Wählen Sie einen Speicherort aus und benennen Sie das Ergebnisbild z.B. FLWP Änderung 5000.jpg. Klicken Sie auf Exportieren. Die Meldung Das aktuelle Layout wurde bearbeitet. Soll es durch das im Plot eingestellte ersetzt werden? bestätigen Sie erneut mit Nein.

Rasterbilder erzeugen_12

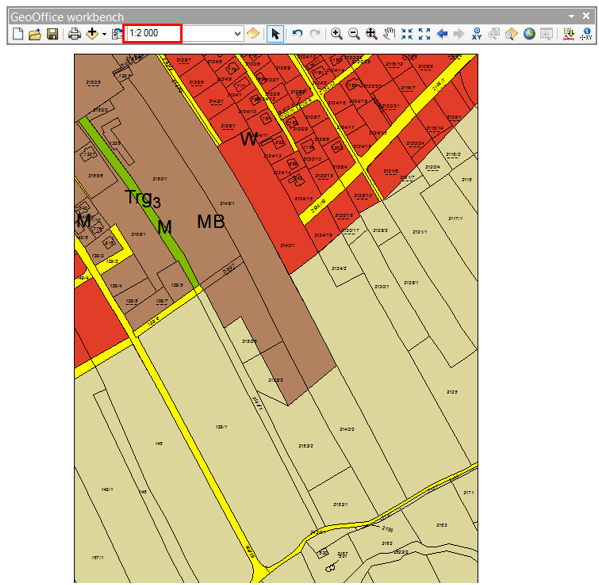

12.Stellen Sie in der Layoutansicht einen Maßstab von 1:2000 ein und zentrieren Sie den gewünschten Bereich erneut.


Maßstab 1:2000 einstellen

Maßstab 1:2000 einstellen

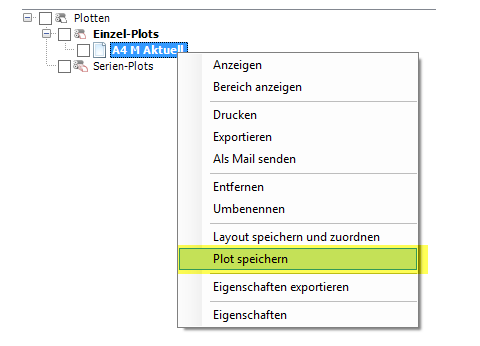

13.Klicken Sie in der Registerkarte Plotten im Inhaltsverzeichnis auf den bestehenden Plot A4 M Aktuell mit der rechten Maustaste und wählen Sie Plot speichern aus. Über Plot speichern wird der aktuell im Layout eingestellte Maßstab und Kartenbereich dem Plot neu zugewiesen.


bestehenden Plot neu speichern

bestehenden Plot neu speichern

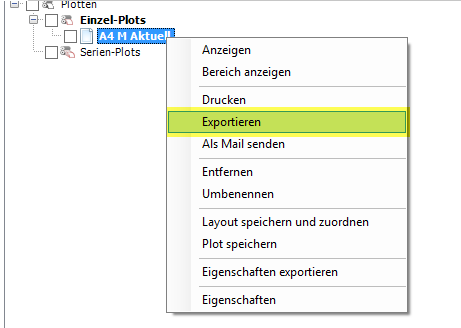

14.Klicken Sie auf  Plot A4 M Aktuell mit der rechten Maustaste und klicken Sie erneut auf Exportieren.


Plot exportieren

Plot exportieren


Im Exportieren Dialog wählen Sie folgende Optionen aus:
- Nur den Inhalt des Datenrahmens exportieren
- Format JPEG
- Auflösung 600 DPI
- World File schreiben

Wählen Sie einen Speicherort aus und benennen Sie das Ergebnisbild z.B. FLWP Änderung 2000.jpg. Klicken Sie auf Exportieren. Die Meldung Das aktuelle Layout wurde bearbeitet. Soll es durch das im Plot eingestellte ersetzt werden? bestätigen Sie erneut mit Nein.

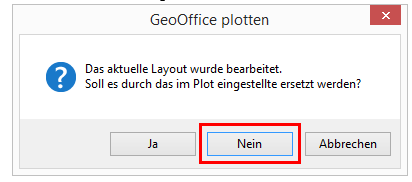

Rasterbilder erzeugen_16

15.Öffnen Sie die Flächenwidmungsplan.mxd die den rechtsgültigen Stand der Flächenwidmung beinhaltet.

16.Wechseln Sie in die Layoutansicht und laden Sie das Layout Karten_Export.layout. Wenn Sie Ihr Projekt mit der Vorlage von 10.4.1 upgedatet haben, befindet sich das Layout in Ihrem Projektverzeichnis im Unterordner Layout. Wenn Sie Ihr Projekt bislang noch nicht upgedatet haben, können Sie das Layout aus dem Installationsverzeichnis C:\Program Files (x86)\VertiGIS\GeoOffice\Raumplanung OOE\2021\Templates\OOE_2021_GK31_Standard_\Layout laden.

17.Stellen Sie in der Layoutansicht einen Maßstab von 1:5000 ein und zentrieren Sie den gewünschten Bereich


Maßstab 1:5000 einstellen

Maßstab 1:5000 einstellen

18.Wählen Sie aus der GeoOffice plotten Werkzeugleiste die Vorlage A4 M Aktuell (6) aus und Klicken Sie auf Fertigstellen (7).


A4 M Aktuell Plotvorlage wählen und Fertigstellen

A4 M Aktuell Plotvorlage wählen und Fertigstellen

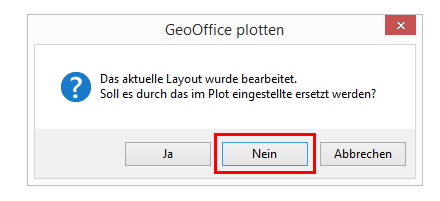

Die Meldung Das aktuelle Layout wurde bearbeitet. Soll es durch das im Plot eingestellte ersetzt werden? bestätigen Sie mit Nein.

Rasterbilder erzeugen_19

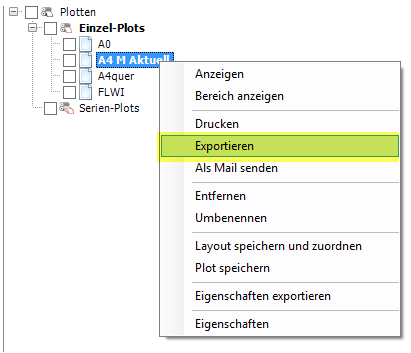

19.Im Inhaltsverzeichnis im Register Plotten wurde ein Plot mit dem Namen A4 M Aktuell angelegt. Klicken Sie auf diesen Plot mit der rechten Maustaste und klicken Sie auf Exportieren.


Plot exportieren

Plot exportieren


Im Exportieren Dialog wählen Sie folgende Optionen aus:
- Nur den Inhalt des Datenrahmens exportieren
- Format JPEG
- Auflösung 600 DPI
- World File schreiben

Wählen Sie einen Speicherort aus und benennen Sie das Ergebnisbild z.B. FLWP rechtsgültig 5000.jpg. Klicken Sie auf Exportieren. Die Meldung Das aktuelle Layout wurde bearbeitet. Soll es durch das im Plot eingestellte ersetzt werden? bestätigen Sie erneut mit Nein.

Rasterbilder erzeugen_21



Es sind nun alle Bilder die für die Abgabe der A4 Seiten benötigt wurden exportiert worden.

Im nächsten Schritt werden die Bilder in die dafür vorgesehene Druck A4.mxd eingefügt.
