Auf der obersten Ebene befindet sich der Ordner Configuration mit Attributen.

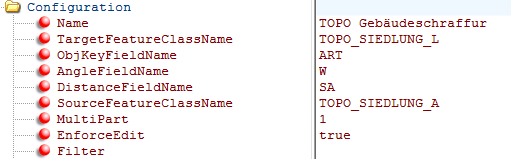

Configuration: Basisattribute

Configuration: Basis Attribute

Configuration: Basis Attribute



Attribut

Beschreibung

obligat

optional

Name

Name der Konfiguration. Dieser Name wird beim Aufruf des Schraffur Werkzeuges im Dialog unter Konfiguration angezeigt, wenn es mehrere zutreffende Konfigurationen gibt.

HatchKonfigurationAuswahl

z.B. TOPO Gebäudeschraffur

x



TargetFeatureClassName

Klassenname des Linien-Features auf dem die Schraffurlinien erzeugt werden.

Die aktuelle Konfiguration wird im Dialog nur dann angezeigt, wenn es in der Karte einen Layer gibt dessen Datenquelle sich auf diese Feature-Class bezieht.

z.B. TOPO_SIEDLUNG_L

x



ObjectKeyFieldName

Der Name für das Attribut, der dem Schlüsselfeld des Objektfeatures falls gewünscht entsprechen kann.

Abhängig vom Wert des Schlüsselfeldes des Objectfeature, können unterschiedliche Schraffurtypen (Ordner HatchType, Attribut ObjectKey) erzeugt werden.

Wird kein passender Schraffurtyp gefunden, wird der konfigurierte Vorgabeschraffurtyp verwendet (DefaultHatchType).

z.B. ART

x



AngleFieldName

Name für das Attribut (Schraffurwinkel) in der Feature-Class der Basisfläche.

z.B. W

icon_comment

Dieses Feld muss in der Basis-Feature-Class vorhanden sein!

Wird ein Wert eingegeben, wird die Einstellung für den Schraffurabstand im Ordner Hatchtype ignoriert.

x



DistanceFieldName

Name für das Attribut (Schraffurabstand) in der Feature-Class der Basisfläche.

z.B. SA

icon_comment

Dieses Feld muss in der Basis-Feature-Class vorhanden sein!

Wird ein Wert eingegeben, wird die Einstellung für den Schraffurabstand im Ordner Hatchtype ignoriert.

x



SourceFeatureClassName

Klassenname der Features-Class für das Basisschraffurobjekt. Die aktuelle Konfiguration wird im Dialog nur dann angezeigt, wenn das gezeigte Basisobjekt für die Schraffurdarstellung ein Objekt dieser Feature-Class ist.

z.B. TOPO_SIEDLUNG_A

icon_comment

Wenn es die Feature-Class des gezeigten Basisobjekts in keiner einzigen Konfiguration gibt, wird eine entsprechende Fehlermeldung ausgewiesen.

x



SourceFeatureClassLayer

Not in use



x

MultiPart

Erstellung von Multipart-Features. (Default: 0 bzw. false)

•Wert 1 bzw. true: für alle Schraffurlinien wird ein einziges Objekt angelegt.

•Wert 0 bzw. false: jede Schraffurlinie wird einzeln angelegt, und kann einzeln gelöscht werden.



x

Filter

Über einen Filter wird die Auswahl der Objekte eingeschränkt, die als Basisfläche für die Erzeugung der Schraffuren in Frage kommen.

z.B. KENNUNG>1201

icon_warning

ACHTUNG!

Keine eckigen Klammern für Attributnamen und keine Hochkomma für Werte verwenden!

Die Attributnamen sind nicht case-sensitive!



x

EnforceEdit

Editiersitzung muss gestartet sein. (Default: 0 bzw. false)

•Wert 1 bzw. true: für das Erzeugen der Schraffurlinien muss eine Editiersitzung gestartet sein.

•Wert 0 bzw. false: für das Erzeugen der Schraffurlinien muss KEINE Editiersitzung gestartet sein.



x



Klicken, um aufzuklappen!Ordner "Hatchtype": (Variante1 und Variante2)

Definition des Schraffurtyps mit Name, Schraffurwinkel, Abstand.

HatchType_Hatch



Attribut

Beschreibung

obligat

optional

HatchType/ObjectKey

Schlüsselwert der Objektfläche. Der Name für das Schlüsselfeld ist im Attribut ObjectKeyFieldName definiert.

z.B. 0111063

x



HatchType/AddAngle

Falls nicht der Winkel aus dem Winkelfeld verwendet wird, Der hier angegebene Winkel wird zum Winkel der längsten Gebäudelinie + 90 addiert.

z.B. 45

x



HatchType/Distance

Abstand der Schraffurlinien.

z.B. 1.0

x



HatchType/Name



Beliebiger Schraffurtypname.

z.B. TP1

x


Klicken, um aufzuklappen!Ordner "DefaultHatchtype": (Variante1 und Variante2)

Definition des Schraffurtyps mit Name, Schraffurwinkel, Abstand.

DefaultHatchType_Hatch



Attribut

Beschreibung

obligat

optional

DefaultHatchType/FixAngle

Winkel der Schraffurlinien.

z.B. 45.2

x



DefaultHatchType/Distance

Abstand der Schraffurlinien.

z.B. 1.0

x


Klicken, um aufzuklappen!Ordner "FixFieldValue": (Variante1)

Für (Polygon, HatchLine) konnen Attributwerte definiert werden.

icon_comment

Der Ordner FiXFieldValue darf nur als Unterordner der Ordner HatchType bzw. DefaultHatchType verwendet werden.

Die Attribute (FieldName) müssen in der Feature-Class vorhanden sein.

FixFieldValue_Hatch



Attribut

Beschreibung

obligat

optional

FixFieldValue/To

Für welches Objekt wird der Attributwert geschrieben.

•Wert Polygon: für das Schraffur Polygon

•Wert HatchLine: für die Schraffurlinien

x



FixFieldValue/FieldName

der Attributname für (Polygon, HatchLine). In dieses Attribut wird der Wert Value geschrieben

z.B. ART

x



FixFieldValue/Value

Wert für das Attribut FieldName

z.B. 7

x


Klicken, um aufzuklappen!Ordner "CopyFieldValue":  (Variante1)

Sie können Attributwerte von (Polygon, HatchLine) nach (Polygon, HatchLine) schreiben.

icon_comment

Die Attribute (FromFieldName, ToFieldName) müssen in der Feature-Class vorhanden sein.

CopyFieldName_Hatch



Attribut

Beschreibung

obligat

optional

CopyFieldValue/From

Basisobjekt aus dem der Attributwert gelesen wird.

•Wert Polygon: aus dem Schraffur Polygon

•Wert HatchLine: aus den Schraffurlinien

x



CopyFieldValue/To

Zielobjekt in das der Attributwert geschrieben wird.

•Wert Polygon: für das Schraffur Polygon

•Wert HatchLine: für die Schraffurlinien

x



CopyFieldValue/FromFieldName

Attribut des Basisobjekts

z.B. FID

x



CopyFieldValue/ToFieldName

Attribut für das Zielbjekt

z.B. OBJ_LNK

x





icon_comment

Mögliche Anwendung: Von der Polygon-Feature-Class wird ein Wert (die Objectid) jeweils in das Feld OBJ_LNK der Ziel-Feature-Class geschrieben. Damit sind sämtliche Objekte über die Objectid für eventuelle Abfragen oder Scripts eindeutig ansteuerbar.

Klicken, um aufzuklappen!Ordner "CopyFieldAreaToLine": (Variante2)

Die Attribute der Schraffurlinien können mit Werten aus dem Basispolygon belegt werden.

icon_comment

Die Attribute müssen in der Feature-Class vorhanden sein.

CopyFieldAreaToLine_Hatch



Attribut

Beschreibung

obligat

optional

CopyFieldAreaToLine/From

Attributname aus dem Basispolygon

z.B. OBJECTID

x



CopyFieldAreaToLine/To

Attributname Schraffurlinien

z.B. FlOid

x





icon_cross-reference

Für den allgemeinen Ablauf siehe Kapitel Einzelne Feature schraffieren und Selektierte Feature schraffieren
