Selektierte Feature schraffieren

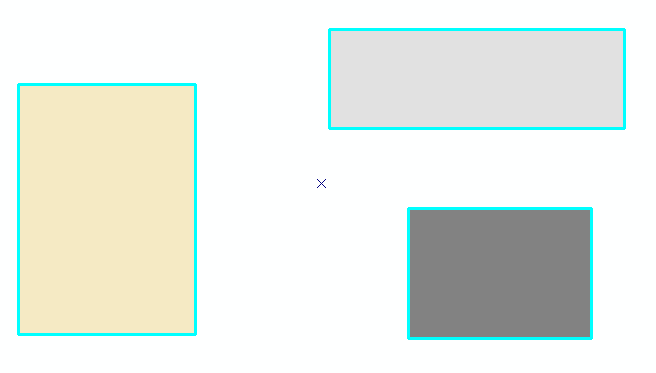

Bevor das Werkzeug Selektierte Features schraffieren aufgerufen werden kann, muss ein bzw. mehrere Objekte selektiert werden.

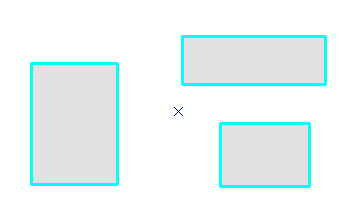

Feature selektiert
Nach der Selektion der Objekte wird das Werkzeug
Selektierte Features werden schraffiert geklickt. Stehen mehrere Konfigurationen zur Auswahl, kann die zu verwendende in dem Dropdown-Feld Konfiguration ausgewählt werden.
|
Zur Auswahl stehen nur jene Konfigurationen, in welchen die Definitionen des Basispolygons mit dem Namen der Feature-Class der selektierten Objekte übereinstimmt. Die definierten Feature-Class für die neu zu erzeugenden Objekte aus der Konfiguration (Hatch.xml) muss auch in der Karte vorhanden sein, ansonsten wird keine Konfiguration angezeigt. |

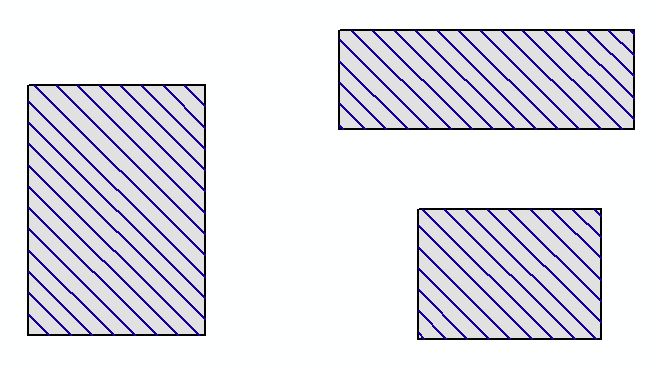

Über OK werden die Schraffuren gezeichnet.
Wie bei den einzelnen Schraffuren kann sich der Schraffurtyp auch mittels Vergleich des Wertes im Schlüsselfeld des Objektfeatures mit dem Schlüsselwert im konfigurierten Schraffurtyp (Attribut ObjectKey) unterscheiden. Der Name für das Schlüsselfeld ist ebenso in der Hatch.xml, im Attribut ObjectKeyFieldName fixiert. Wird kein passender Schraffurtyp gefunden, wird der konfigurierte Vorgabeschraffurtyp verwendet (DefaultHatchType).
Die Attribute von Ziel und Basisobjekt können mit beliebigen oder bestimmten Attributwerten belegt werden. Die Definition erfolgt in der Konfigurationsdatei.
|
Siehe Kapitel Aufbau der Konfiguration - Hatch.xml |
