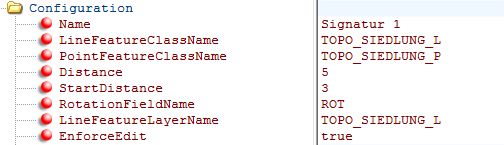

Attribut

Beschreibung

obligat

optional

Name

Name der Konfiguration. Dieser Name wird beim Aufruf des Liniensignatur Werkzeuges im Dialog unter Konfiguration angezeigt (nur wenn es mehrere zutreffende Konfigurationen gibt).

z.B. Signatur 1

x

LineFeatureClassName

Klassenname der Feature-Class für das Basislinienobjekt. Die aktuelle Konfiguration wird im Dialog nur dann angezeigt, wenn das gezeigte Basisobjekt für die Erzeugung der Liniensignatur ein Objekt dieser Feature-Class ist.

z.B. TOPO_SIEDLUNG_L

x

PointFeatureClassName

Klassenname des PunktFeatures auf dem die Signaturen erzeugt werden.

Die aktuelle Konfiguration wird im Dialog nur dann angezeigt, wenn es in der Karte einen Layer gibt, dessen Datenquelle sich auf diese Feature-Class bezieht.

z.B. TOPO_SIEDLUNG_P

x

Distance

Abstand der Signaturen in Karteneinheiten.

z.B. 1.0 bzw. 1.5

x

StartDistance

Startabstand der Signaturen in Karteneinheiten.

z.B. 5 bzw. 0

x

RotationFieldName

Name für das Attribut (Schraffurwinkel) in der Basis-Feature-Class.

z.B. ROT

x

LineFeatureLayerName

Not in use

x

EnforceEdit

Editiersitzung muss gestartet sein. (Default: 0 bzw. false)

•Wert 1 bzw. true: für das Erzeugen der Signaturen muss eine Editiersitzung gestartet sein.

•Wert 0 bzw. false: für das Erzeugen der Signaturen muss KEINE Editiersitzung gestartet sein.

x
