Basis für das Erzeugen von Liniensignaturen ist ein Linienfeature. Sie können das Linienfeature in der Karte z.B. mittels Fachbaum konstruieren.

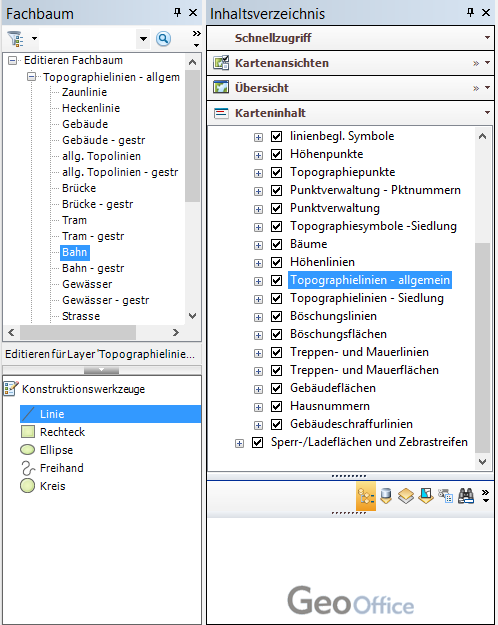

Fachbaum - Konstruktion - Layer

Fachbaum - Konstruktion - Layer



icon_comment

Der Name der Feature-Class für die Basislinie wird in der Konfigurationsdatei (LinSig.xml) über das Attribut LineFeatureClassName definiert.



Nach dem Klicken auf das Werkzeug WzSignaturEinzelneLinie Signatur für einzelne Linien erzeugen aus der Werkzeugleiste GeoOffice topographie wird die Basislinie in der Karte gezeigt.

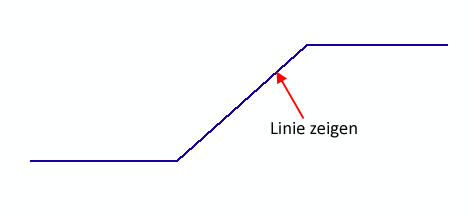

Objekt per Mausklick zeigen

Objekt per Mausklick zeigen



Sind mehrere Konfigurationen in der LinSig.xml enthalten können diese in dem Dropdown-Feld Konfiguration ausgewählt werden.

Auswahl der Konfiguration

Auswahl der Konfiguration



icon_comment

Zur Auswahl stehen nur jene Konfigurationen, in welchen die Definitionen der Basislinie mit dem Namen der Feature-Class des gezeigten Objektes übereinstimmt. Die definierte Feature-Class für die neu zu erzeugenden Objekte aus der Konfiguration (LinSig.xml) müssen auch in der Karte vorhanden sein. Wird keine übereinstimmende Konfiguration gefunden, kommt eine Fehlermeldung.

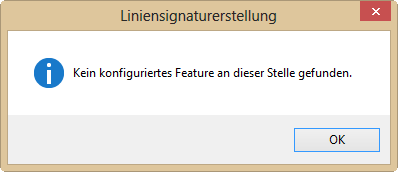

Fehler: kein konfigurierte Featue

Fehler: kein konfigurierte Featue



Symbologie Signatur
Die Signaturen werden über die Symbologie eines Punkt-Layers festgelegt.

icon_comment

Der Name der Feature-Class des Layers für die Symbologie ist in der Konfigurationsdatei (LinSig.xml) über das Attribut PointFeatureClassName definiert.

Stellen Sie über die Layer-Eigenschaften in der Registerkarte Symbologie die gewünschte Symbolik ein.

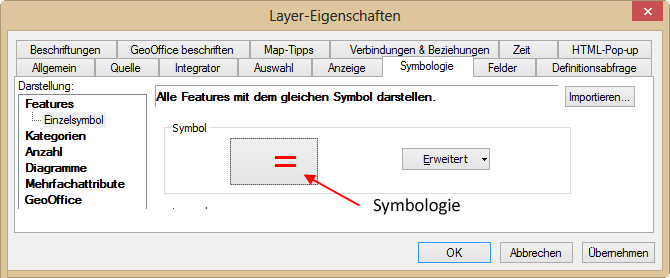

Einstellen Symbologie

Einstellen Symbologie


Über die Schaltfläche Erweitert, Rotation können Sie falls gewünscht ein Rotationsfeld angeben.
Das Rotationsfeld wird in der LinSig.xml, Attribut Rotationfieldname festgelegt. Wenn es dieses Feld in der Feature-Class des Symbol-Layers gibt, wird der Winkel des Segments gespeichert.

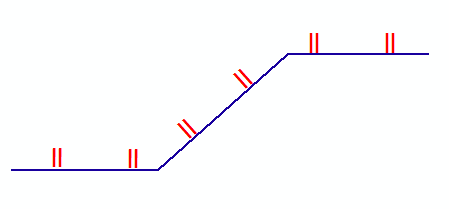

Signatur mit Winkelfeld

Signatur mit Winkelfeld

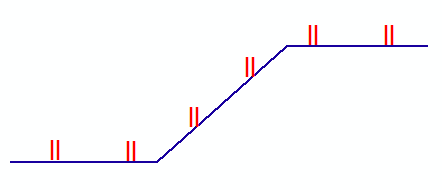

Signatur ohne Winkelfeld

Signatur ohne Winkelfeld

Symbologie Abstand
Der Abstand der Signaturen wird in der Konfigurationsdatei (Attribut Distance) in Karteneinheiten definiert.


Abstand x

Abstand x



Abstand 1.5 x

Abstand 1.5 x

Symbologie Startabstand
Der Startabstand der Signaturen wird in der Konfigurationsdatei (Attribut StartDistance) in Karteneinheiten definiert.


Abstand x

Abstand x



Abstand 0

Abstand 0



Die Attribute von Ziel und Basisobjekt können mit beliebigen oder bestimmten Attributwerten belegt werden. Die Definition erfolgt in der Konfigurationsdatei.

icon_cross-reference

Die Beschreibung der einzelnen Attribute und Ordner finden Sie im Kapitel Aufbau der Konfiguration - LinSig.xml
