Attribut

Beschreibung

obligat

optional

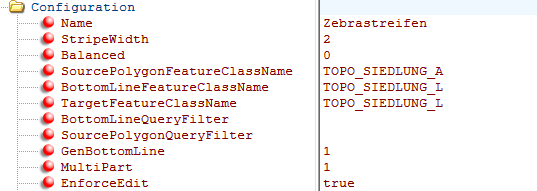

Name

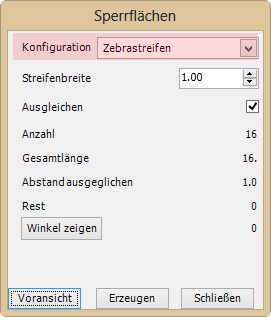

Name der Konfiguration. Dieser Name wird beim Aufruf des Sperrflächenen Werkzeuges im Sperrflächendialog unter Konfiguration angezeigt.

z.B. Zebrastreifen

x

StripeWidth

Abstand zwischen den Kanten in Karteneinheiten.

z.B. 1.0

x

Balanced

Anfangs- und Endlinie richten sich passend zu den restlich erzeugten Linien innerhalb des Features aus.

•Wert 0: keine Anpassung

•Wert 1: Anpassung

Wert 0

Wert 1

x

SourceFeatureClassName

Klassenname des Polygon-Features der Sperrflächen Basisfläche. Die aktuelle Konfiguration wird im Sperrflächen-Dialog nur dann angezeigt, wenn das gezeigte Basisobjekt für die Sperrflächenerstellung ein Objekt dieser Feature-Class ist.

z.B. TOPO_SIEDLUNG_A

x

Bottomline-FeatureClassName

Klassenname des Linien-Features auf dem die Basislinie erzeugt wird.

Die aktuelle Konfiguration wird im Sperrflächen-Dialog nur dann angezeigt, wenn es in der Karte einen Layer gibt dessen Datenquelle sich auf diese Feature-Class bezieht.

z.B. TOPO_SIEDLUNG_L

x

TargetFeatureClassName

Klassenname des Linien-Features auf dem die Sperrlinien erzeugt werden.

Die aktuelle Konfiguration wird im Sperrflächen-Dialog nur dann angezeigt, wenn es in der Karte einen Layer gibt dessen Datenquelle sich auf diese Feature-Class bezieht.

z.B. TOPO_SIEDLUNG_L

x

BottomLineQueryFilter

Über einen Filter wird die Auswahl der Objekte eingeschränkt, die als Basislinie für die Festlegung der BottomLine in Frage kommt.

z.B. KENNUNG>1201

x

SourcePolygonQueryFilter

Über einen Filter wird die Auswahl der Objekte eingeschränkt, die als Basisfläche für die Erzeugung der Linien in Frage kommen.

z.B. KENNUNG>1201

x

GenBottomLine

Erstellung BottomLine-Feature

•Wert 1: BottomLine-Feature wird erzeugt

•Wert 0: BottomLine-Feature wird NICHT erzeugt

x

MultiPart

Erstellung von Multipart-Features. (Default: 0 bzw. false)

•Wert 1: für alle Sperrlinien wird ein einziges Objekt angelegt.

•Wert 0: jede Sperrlinie wird einzeln angelegt und kann einzeln gelöscht werden

x

EnforceEdit

Editiersitzung muss gestartet sein. (Default: 0 bzw. false)

•Wert 1 bzw. true: für das Erzeugen der Sperrlinien muss eine Editiersitzung gestartet sein.

•Wert 0 bzw. false: für das Erzeugen der Sperrlinien muss KEINE Editiersitzung gestartet sein.

x
