Einzelne Splines erzeugen
Basis für das Erzeugen von Splines ist ein Linienfeature. Sie können das Linienfeature (z.B. Böschungskante) in der Karte z.B. mittels Fachbaum konstruieren.

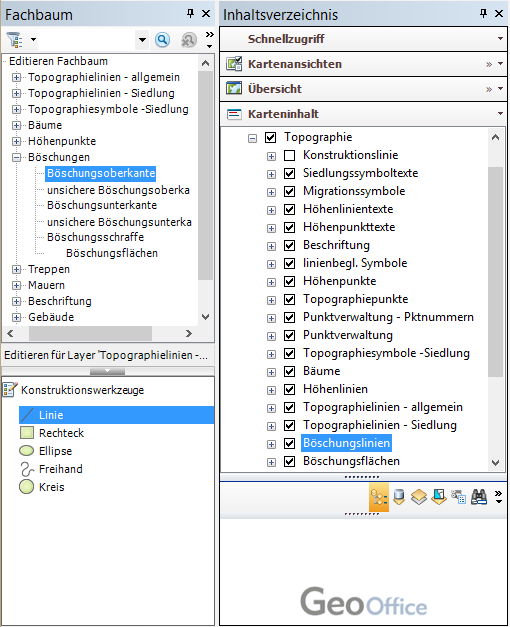

Fachbaum - Konstruktion - Layer
|
Der Name der Feature-Class für die Basislinie ist in der Konfigurationsdatei (Spline.xml) über das Attribut SourceFeatureClassName definiert. |
Nach dem Klicken auf das Werkzeug
Einzelne Splines erzeugen aus der Werkzeugleiste GeoOffice topographie wird die Basislinie in der Karte gezeigt.

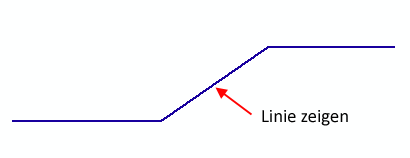

Objekt per Mausklick zeigen
Sind mehrere Konfigurationen in der Spline.xml enthalten können diese in dem Dropdown-Feld Konfiguration ausgewählt werden.
Auswahl der Konfiguration
|
Zur Auswahl stehen nur jene Konfigurationen, in welchen die Definitionen der Basislinie mit dem Namen der Feature-Class des gezeigten Objektes übereinstimmt. Die definierte Feature-Class für die neu zu erzeugenden Objekte aus der Konfiguration (Spline.xml) müssen auch in der Karte vorhanden sein. Wird keine übereinstimmende Konfiguration gefunden, kommt eine Fehlermeldung. |

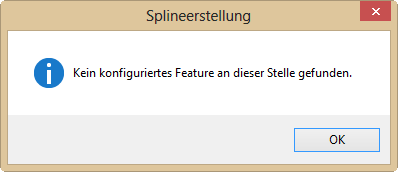

Fehler: kein konfigurierte Featue
Wenn es nur eine (zutreffende) Konfigurationen in der Spline.xml gibt, wird das Objekt entsprechend der Einstellungen in der Konfiguration erzeugt.

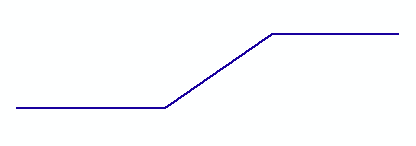

Basiselement

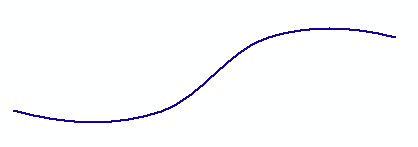

Basiselement > Spline
|
Optional kann in der Konfiguration (Spline.xml) eine TargetFeatureClassName angegeben werden. Für diesen Fall bleibt das Basiselement erhalten. |

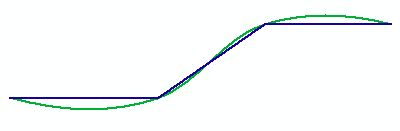

Basiselement und Spline
Zum Erstellen der Spline wird die Schaltfläche OK geklickt.
Die Attribute von Ziel- und Basisobjekt können mit beliebigen oder bestimmten Attributwerten belegt werden. Die Definition erfolgt in der Konfigurationsdatei.
|
Die Beschreibung der einzelnen Attribute und Ordner finden Sie im Kapitel Aufbau der Konfiguration - Spline.xml |
