Bevor das Werkzeug Splines für selektierte Features erzeugen aufgerufen werden kann, muss ein bzw. mehrere Objekte selektiert werden.

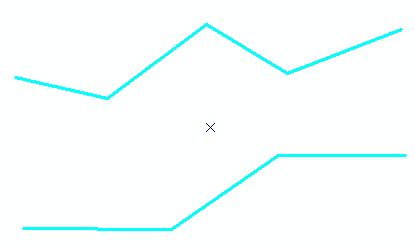

Feature selektiert

Feature selektiert



Nach der Selektion der Objekte wird das Werkzeug WzSignaturSelektierteLinie Splines von selektierten Features erzeugen geklickt. Sind mehrere Konfigurationen in der LinSig.xml enthalten können diese in dem Dropdown-Feld Konfiguration ausgewählt werden.

SplineKonfigurationAuswahl



icon_comment

Zur Auswahl stehen nur jene Konfigurationen, in welchen die Definitionen der Basislinien mit dem Namen der Feature-Class der selektierten Objekte übereinstimmt. Die definierte Feature-Class für die neu zu erzeugenden Objekte aus der Konfiguration (Spline.xml) muss auch in der Karte vorhanden sein, ansonsten wird keine Konfiguration angezeigt.

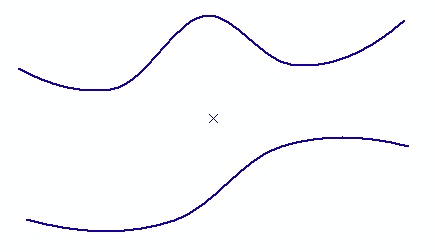

SelektierteSplinesErzeugt



icon_comment

Optional kann in der Konfiguration (Spline.xml) eine TargetFeatureClassName angegeben werden. Für diesen Fall bleibt das Basiselement erhalten.



Zum Erstellen der Splines wird die Schaltfläche OK geklickt.

Die Attribute von Ziel und Basisobjekt können mit beliebigen oder bestimmten Attributwerten belegt werden. Die Definition erfolgt in der Konfigurationsdatei.

icon_cross-reference

Die Beschreibung der einzelnen Attribute und Ordner finden Sie im Kapitel Aufbau der Konfiguration - Spline.xml
