Unregelmäßige Mauer erzeugen
Basis für das Erzeugen einer unregelmäßigen Mauer sind ein Linienfeature und ein Polygonfeature. Nach Eingabe der Parameter wird das Polygonfeature für die äußere Umgrenzung gewählt. Sie können die Features in der Karte z.B. mittels Fachbaum konstruieren.
Fachbaum - Konstruktion - Layer
|
Der Name der Feature-Class für die Basislinie wird in der Konfigurationsdatei (Wall.xml) über das Attribut BaseLineFeatureClassName definiert. Auch die Definition des Attributes LineFeatureClassName muss als Basisvoraussetzung korrekt enthalten. Der Name der Feature-Class für das Basispolygon ist in der Konfigurationsdatei (Wall.xml) über das Attribut PolygonFeatureClassName definiert. |
Nach dem Klicken auf das Werkzeug Unregelmäßige Mauer erzeugen aus der Werkzeugleiste GeoOffice topographie
wird die Basislinie für die Mauer in der Karte gezeigt.
|
Ein Umgrenzungspolygon wird erst im weiteren Verlauf gezeigt, sollte aber bereits konstruiert sein. |

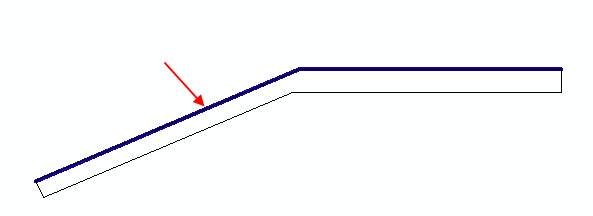

Basislinie zeigen
Der Dialog Unregelmäßige-Mauern wird angezeigt. Sind mehrere Konfigurationen in der Wall.xml enthalten, können diese in dem Dropdown-Feld Konfiguration ausgewählt werden.
Unregelmäßige Mauer - Tool
|
Zur Auswahl stehen nur jene Konfigurationen, in welchen die Definitionen der Basisobjekte mit den Namen der Feature-Classes der gezeigten Objekte übereinstimmen. Die definierten Feature-Classes für die neu zu erzeugenden Objekte aus der Konfiguration (Wall.xml) müssen auch in der Karte vorhanden sein. Wird keine übereinstimmende Konfiguration gefunden, kommt eine Fehlermeldung. |
Fehler: kein konfiguriertes Feature
Nach Eingabe aller Parameter wird im Dialog Unregelmäßige Mauer auf die Schaltfläche OK geklickt. Per Mauszeiger wird ein Punkt innerhalb des Umgrenzungspolygons gezeigt.
|
Der Name der Feature-Class für das Polygon ist in der Konfigurationsdatei (Wall.xml) über das Attribut PolygonFeatureClassName definiert. |

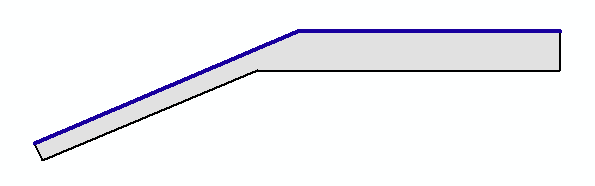

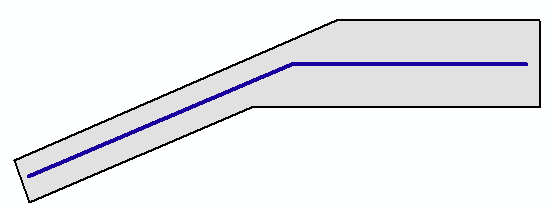

Basislinie + Polygon (Beispiel)

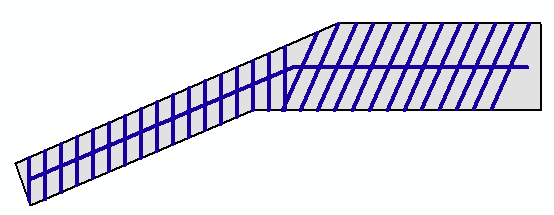

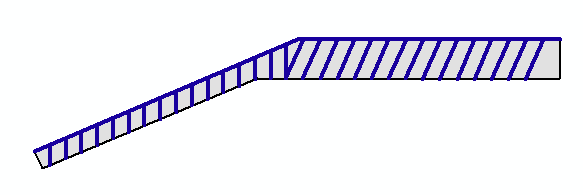

Basislinie + Polygon > Schraffur (Beispiel)
Basislinie + Polygon (Beispiel)
Basislinie + Polygon > Schraffur (Beispiel)
•Schraffurabstand
Einstellung vom Abstand der Schraffurlinien in Karteneinheiten
Abstand der Schraffurlinien A
Abstand der Schraffurlinien 2xA
•Schraffurwinkel
Einstellung des Schraffurwinkel in Altgrad bezogen auf die Grundlinie.
•Max. Schraffurlänge
Mit der Begrenzung der max. Schraffurlänge lassen sich mitunter Darstellungsprobleme vermeiden.
Wert ist klein eingestellt
Wert ist hoch eingestellt
|
Wird der Wert für die max. Schraffurlänge zu klein gewählt, kann es sein dass generell keine Schraffurlinien angezeigt werden. |
Die Attribute von Ziel- und Basisobjekt können mit beliebigen oder bestimmten Attributwerten belegt werden. Die Definition erfolgt in der Konfigurationsdatei.
|
Siehe Kapitel Aufbau der Konfiguration - Wall.xml |
