Ersetzung ableiten

Bei der Ableitung einer Ersetzung werden einzelne Inhalte des Basisplans durch neue Inhalte ersetzt. Im restlichen Teil des Geltungsbereichs gilt weiterhin der Basisplan.



Eine Ersetzung wird mit Hilfe der Planverwaltung aus einem bereits bestehenden Planobjekt abgeleitet. Die nach der Konformitätsprüfung vorgeschriebenen Sachdaten werden vom ursprünglichen Plan auf die Ersetzung vererbt. Der Planname wird durch das Suffix Ers # entsprechend gekennzeichnet. Diese automatisierte Benennung kann aber jederzeit mit Hilfe des Sachdatendialogs manuell angepasst werden.



icon_comment

Bevor ein Plan abgeleitet wird, wird empfohlen die Konformitätsprüfung durchzuführen und die Fehler zu beheben, da diese sonst auf den abgeleiteten Plan vererbt werden!

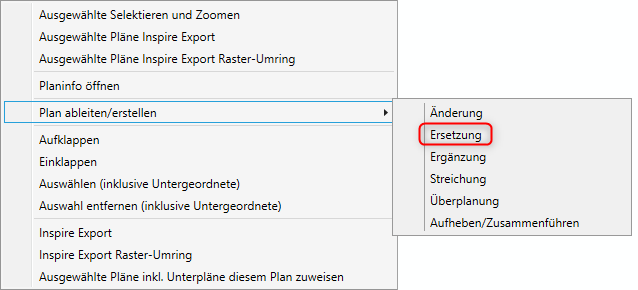

Zum Ableiten der Ersetzung steht im Kontextmenü des gewünschten Basisplans in der Planverwaltung der Menüpunkt Plan ableiten/erstellen - Ersetzung zur Verfügung.



Befehlsreferenz_PlanAbleiten_Ersetzung



Alle Pläne die auf diesem Weg abgeleitet oder erstellt werden, umfassen wahlweise das gesamte Planungsgebiet des übergeordneten Plans, oder nur einen Teilbereich davon. Um einen neuen Plan für einen Teilbereich eines Plangebiets zu erstellen muss dieser Teilbereich als Feature in einem beliebigen Layer bereits vorliegen und muss vor der Ausführung der Funktion selektiert werden. Besteht keine Selektion oder wurde der gesamte Plan selektiert, so umfasst der abgeleitet Plan das gesamte Planungsgebiet des ursprünglichen Plans.



Nach Ausführen des Befehls Ersetzung erscheint je nach Selektion einer der folgenden Dialoge, der jeweils mit Ja bestätigt werden:



Der folgende Dialog erscheint dann, wenn keine Selektion auf ein Objekt aktiv ist. In diesem Fall wird der gesamte Planbereich kopiert.

Befehlsreferenz_Pläne erstellen und ableiten_Änderungsplan erstellen_Kopie erstellen



Der folgende Dialog erscheint dann, wenn ein- oder mehrere Planobjekte selektiert sind. Wenn der gesamte Plan übertragen werden soll, wird empfohlen, die Selektion mit dem Befehl Feature-Auswahl aufheben FeatureAuswahl aufheben davor aufzuheben, um sicherzugehen, dass keine weiteren Features selektiert sind.

Befehlsreferenz_xPlan-Planverwaltung_Hinweis_Template-Plan



Der folgende Dialog erscheint dann, wenn mehrere Pläne in der Planverwaltung ausgewählt sind. Wird dies nicht gewünscht, sollten die Haken der jeweiligen Pläne entfernt werden.

Befehlsreferenz_Pläne erstellen und ableiten_Änderungsplan erstellen_Template-Plan erstellen_Selektion



icon_comment

Das Ableiten / Erstellen von Plänen kann nicht wie andere Editiervorgänge durch ein Beenden der Editiersitzung ohne Speichern der Änderungen rückgängig gemacht werden!

icon_comment

Objekte mit nachrichtlichem Rechtscharakter werden nicht an der Verschneidungsgeometrie geschnitten. Welche Rechtscharaktere davon betroffen sind wird in der entsprechenden Konfigurationsdatei festgelegt.



Egal welcher der drei Dialoge mit Ja bestätigt wird, im Anschluss öffnet sich jeweils der Sachdatendialog des neu erstellten Planes, in dem bereits die Ersetzung eingetragen werden kann. Hier kann beispielsweise auch der Planname geändert werden. Bei Ersetzungen wird als Änderungsart automatisch der Wert Ersetzung vergeben.

Sachdateneingabe bei Ersetzung

Sachdateneingabe bei Ersetzung



Werden hier noch keine Änderungen vorgenommen, ist der Ersatzplan, abgesehen von der Definition des Rechtsstandes, nur eine Kopie des Basisplans. Falls der Planname nicht bearbeitet wurde, erhält der neu erstelle Plan das vordefinierte Suffix Ers # und wird dem Basisplan untergeordnet dargestellt.

Darstellung der Ersetzung in der Planverwaltung

Darstellung der Ersetzung in der Planverwaltung
