Flächenschlussprobleme lösen

Flächenschlussprobleme sind Verletzungen der Geometrischen Konformitätsbedingung 2.2.1.1, der sogenannten Flächenschlussbedingung (siehe offizielle Konformitätsbedingungen für XPlanGML 6.0).

1.Der erste Schritt zur Lösung von Flächenschlussbedingungen ist das Ausführen einer manuellen Konformitätsprüfung für den betroffenen Plan.

2.Durch einen Doppelklick auf die Konformitätsfehler werden temporäre Features erstellt, die exakt die Geometrie der von den Flächenschlussproblemen betroffenen Bereiche abgrenzen. Einzelheiten dazu finden Sie im Kapitel Flächenschlussprüfung. Eine unvollständige Abdeckung des Plangebiets durch Flächenschluss-Objekte wird dabei in eine Feature-Class für Lücken (Gaps) geschrieben, während sich überdeckende Flächenschluss-Objekte in eine Feature-Class für Überlappungen (Inters) gespeichert werden.

3.Mit Hilfe dieser temporären Feature-Classes lassen sich nun die Geometrien der betroffenen Flächenschluss-Objekte anpassen.



icon_comment

Verwenden Sie ausschließlich GeoOffice editieren Werkzeuge um die Geometrien zu korrigieren, da nur so eine XPlanung-konforme Bearbeitung gewährleitet werden kann.

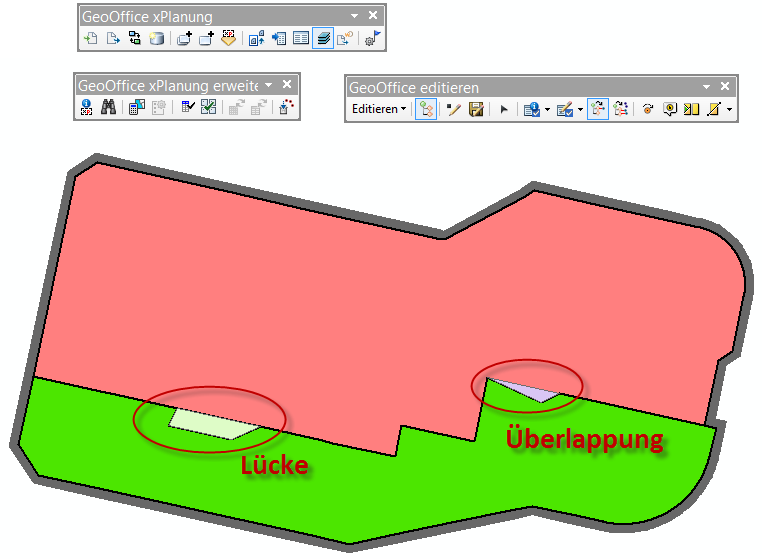

Beispiel: Lücken und Überlappungen in einem Änderungsplan

Beispiel: Lücken und Überlappungen in einem Änderungsplan

Lücken füllen

Um Lücken zwischen den unterschiedlichen Flächenschluss-Objekten zu füllen verwenden Sie die Funktionen Layer Kopieren/Zuweisen und Zusammenlegen aus GeoOffice editieren.

1. Starten Sie eine Editiersitzung und wählen Sie im Fachbaum das Fachobjekt aus, das der Lücke zugewiesen werden soll.

2.Verwenden Sie nun die Funktion Zuweisen/Kopieren oder Selektierte Zuweisen/Kopieren aus der Werkzeugleiste GeoOffice editieren falls Sie mehrere Lücken auf einmal füllen möchten:

Workflows_Flaechenschluss_korr_TB_zuweisen-kopieren

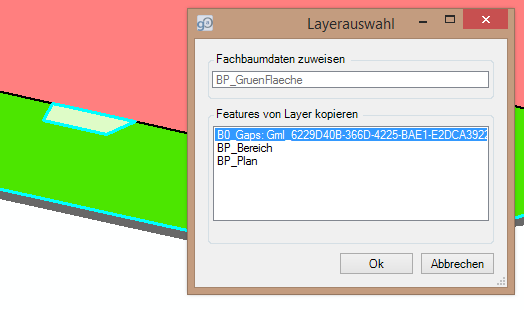

3.Wählen Sie als Quell-Layer die Lücken Feature-Class aus (Gaps):

Workflows_Flaechenschluss_korr_layerauswahl

4.Um den Vorgang abzuschließen müssen Sie nun die Lückenfläche mit der Nachbarfläche zusammenlegen. Verwenden Sie hier das Werkzeug Zusammenlegen aus der Werkzeugleiste GeoOffice editieren:

Workflows_Flaechenschluss_korr_TB_zusammenlegen

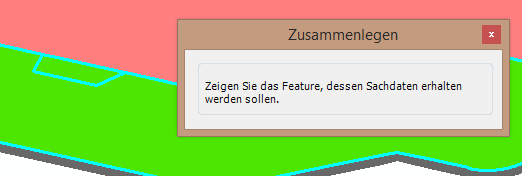

5.Zeigen Sie auf das ursprüngliche Flächenschluss-Objekt, um dessen Sachdaten zu erhalten:

Workflows_Flaechenschluss_korr_SD-auswahl_zusammenlegen

6.Nachdem alle Lücken gefüllt wurden können Sie die temporäre Feature-Class aus dem Inhaltsverzeichnis entfernen.

Überlappungen entfernen

Überlappungen müssen manuell entfernt werden.

1.Verwenden Sie die Feature-Class für Überlappungen (Inters) und zoomen Sie auf die einzelnen Überlappungsbereiche, um festzustellen welche Flächenschlussobjekte sich hier teilweise oder vollständig überlagern.

2.Sofern es sich um eine teilweise Überlappung handelt können Sie mit Hilfe der Teilungsfunktionen der Werkzeugleiste GeoOffice editieren den überlappenden Bereich vom betroffenen Feature des Flächenschlussobjektes trennen.

3.Löschen Sie nun das entstandene Feature des überlappenden Bereichs.
