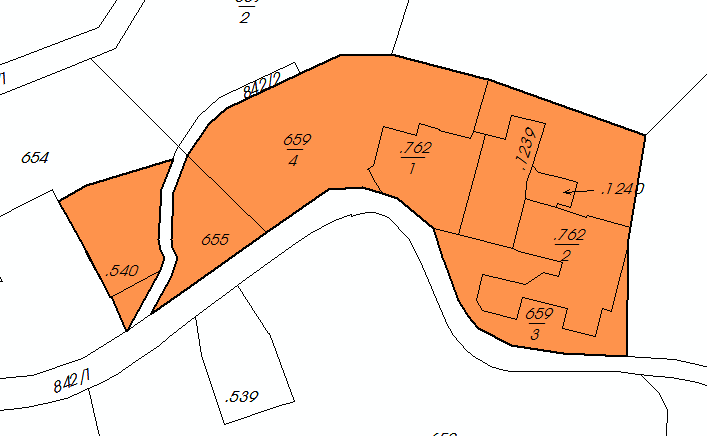

Mehrere Grundstücke werden von einer einzelnen Widmungsfläche überlagert. Als Ergebnis werden Objekte in der Form der Grundstücke erzeugt, welche sowohl die Attribute der Grundstücke als auch der Widmungsfläche enthalten, d.h. für jedes Grundstück wird auch die Widmungskategorie mit angegeben. Die neu erzeugten Objekte sind Bestandteil einer neuen Feature-Class.

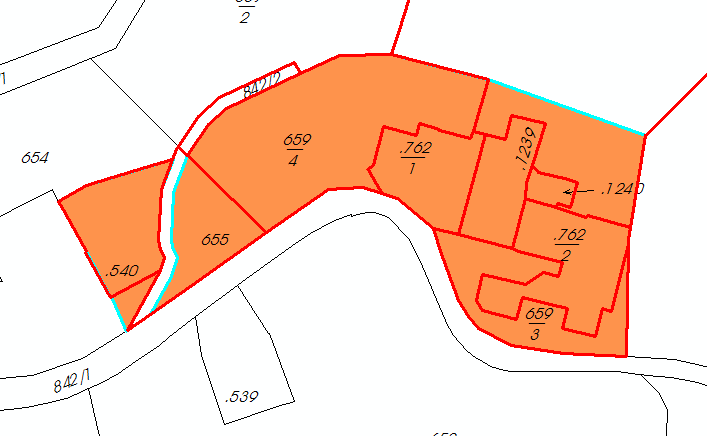

Vor Aufruf der Verschneidungsfunktion werden die zu verschneidenden Objekte (Grundstücke und Widmungsfläche) unter Verwendung der Selektionstools markiert.



Über das Verschneidungstool wird die Funktion gestartet. Im Dialog "Layer verschneiden" sind mehrere Einstellungen auszuführen.



Im Dialog "Layer verschneiden" werden folgende Einstellungen gemacht:

•Eingabe-Layer: Widmungsflächen

•Verschneidungs-Layer: Grundstücke

•Ausgabe-Feature-Class: neues Polygon

Nach Betätigung der Schaltfläche Verschneidung starten kann das Ergebnis der Verschneidung dem Projekt als Layer hinzugefügt werden.

Die Objekte der neu erzeugten Feature-Class beinhalten die Attribute der Widmungsfläche und der Grundstücke.
