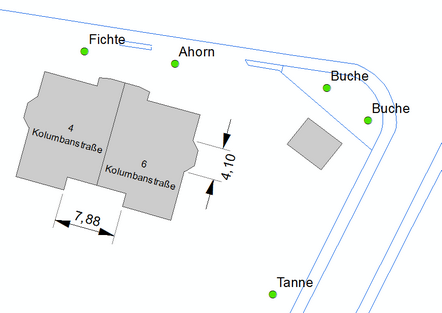

Im Beispiel wird auf einen Ausschnitt in der Karte gezoomt. Dieser Ausschnitt beinhaltet Objekte der folgenden Layer:

•Gebäude Naturbestand

•Gebäude Adresse

•Bemassung

•Asphaltränder Linien

•Baum





Der CAD-Export wird für die aktuelle Ansicht gewählt.

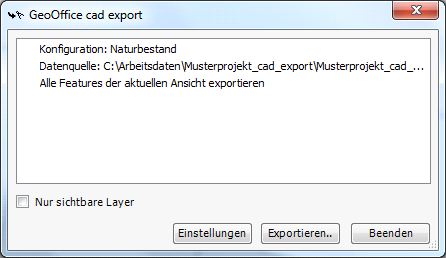

Im Dialog GeoOffice cad-export sieht man die aktuellen Einstellungen für Konfiguration und Datenquelle.



Über Einstellungen können die XML-Konfiguration gewechselt und die Datenquellen eingestellt werden. Gewählt wird die XML-Konfiguration Naturbestand.

Über Exportieren wird der cad export gestartet. Im nächsten Schritt werden der Dateityp und der Dateiname für die Ausgabedatei eingestellt.

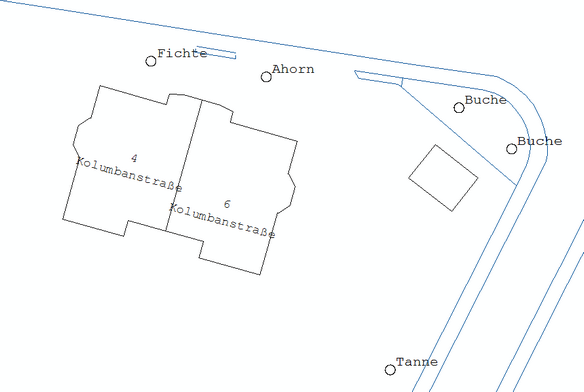

Verläuft der Export ordnungsgemäß, kann die Exportdatei zur visuellen Kontrolle als Layer dem Projekt hinzugefügt werden.

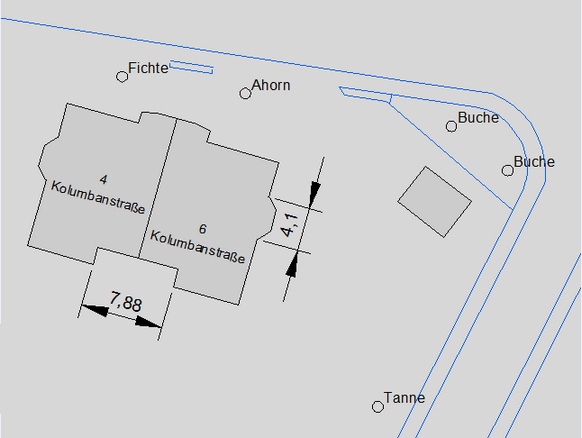

Die komplette Überprüfung der korrekten Darstellung kann aufgrund der verschiedenen Formate nur im CAD erfolgen.

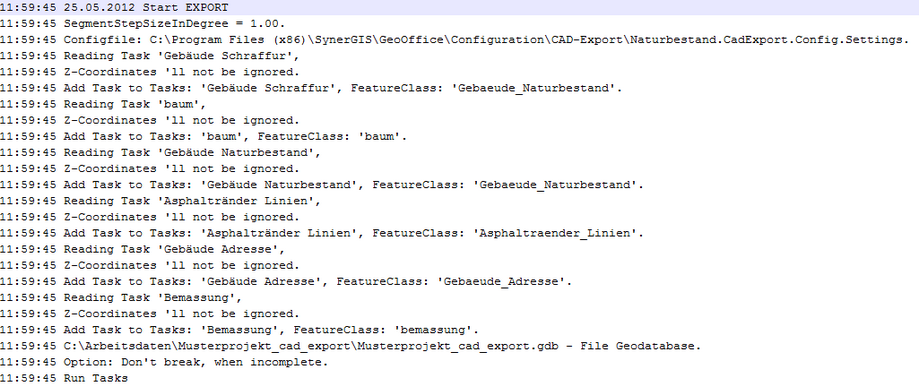

Im Ausgabe-Verzeichnis der Exportdatei wird auch eine gleichnamige Log-Datei mitprotokolliert. Dort sind die wichtigsten Exportabläufe beschrieben. Wenn es beim Export zu Fehlern kommen sollte, können an dieser Stelle die Hintergrundinformationen nachgelesen werden.
