Für jedes Objekt der GeoOffice bemassung im GIS wird ein CAD-Element der Bemaßung erzeugt. Der Bemaßungsstil im CAD kann in der Header-Datei vordefiniert werden.

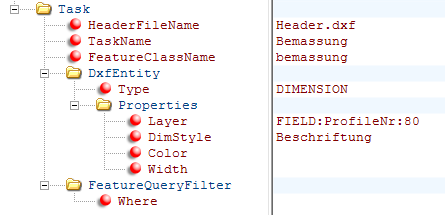

•Task
Es muss der HeaderFileName auf header_naturbestand.dwg geändert werden. Die erstellten Einträge TaskName und FeatureClassName bleiben bestehen.

•DxfEntity
Der DxfEntity Type für die Bemassung lautet DIMENSION.

•Properties
Um die Stile unterscheiden zu können, wird als Layer das Feld ProfilNr ausgewählt. Der Default-Wert beträgt 80. Der DimStyle definiert die Verbindung zur Bemassung in der Header-Datei. Dort ist der Bemaßungsstil Beschriftung definiert. Dieser Eintrag wird unter DimStyle gesetzt.

•FeatureQueryFilter
Es wird kein FeatureQueryFilter gesetzt.
