•Task

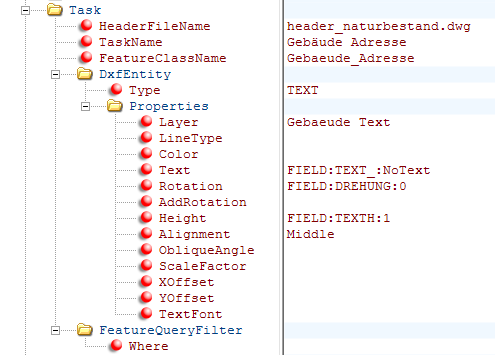

Der Task Gebäude Beschriftung ist in der Konfigurationsdatei vorhanden. Da beim cad export die Tasks nacheinander abgearbeitet werden und die Ebenendarstellungen nicht über die Layer gesteuert werden können, kann es sein, dass Texte überdeckt werden. Daher ist es sinnvoll die Tasks der Texte am Ende der Konfiguration zu platzieren, damit diese ganz oben dargestellt werden. In diesem Fall handelt es sich zusätzlich um eine GeoOffice Beschriftungssymbolik.

•Es muss der HeaderFileName auf header_naturbestand.dwg angepasst werden. Die erstellten Einträge TaskName und FeatureClassName bleiben bestehen.

•DxfEntity
Der DxfEntitype ist mit TEXT korrekt gesetzt.

•Properties
Als Layer wird unter Properties Gebaeude Text definiert.

Übertragen werden soll der Inhalt des Felds Text_. Beim automatischen Erstellen der Konfiguration wurde dieses Feld erkannt und unter dem Punkt Text eingefügt. Falls in der Attributtabelle für ein Gebäude kein Wert vorhanden ist, bleibt mittels des Ausdruckes NoText die Beschriftung dieses leer.

Erkannt wurde ebenfalls das Rotationsfeld Drehung und das Feld TextH für die Texthöhe im GIS. Diese werden in die CAD-Datei übernommen. Der Default-Wert der Rotation wurde mit 0 definiert. Die Texthöhe ist als Defaulteinstellung 1.

Das Alignment kennzeichnet die Ausrichtung des Textes. Dieser wird über Middle in der Mitte platziert.

•FeatureQueryFilter
Es wird kein FeatureQueryFilter gesetzt.
