Scripting
Anstatt ein Property wie im übergeordneten Kapitel Properties beschrieben zu definieren, ist es möglich, ein VB-Script zu schreiben. Dazu fügt man ein Child-Element ein mit dem Namen <Propertyname>Script (z.B. TextScript). Ist ein Script definiert, wird das Attribut ignoriert.
Für folgende XML-Attribute (unterhalb der Section Properties) wird ein Script unterstützt:
•Standard: Layer, LineType, Color, RgbColor
•Text: Text, Height, Alignment, ObliqueAngle, ScaleFactor, XOffset, YOffset, Position, TextFont
•Insert (Block): Blockname, ScaleX, ScaleY, ScaleZ, CoordX, CoordY,
•Text oder Insert: Rotation, AddRotation
•Hatch: PatternName, PreverseBoundary, HatchBoundaryLayer, HatchBoundaryLineType, HatchBoundaryColor, HatchBoundaryRgbColor, HatchScale, HatchAngle
•Polyline: Width
•Acad-Attribute:
oStandard-Attribute: Layer, LineType, Color, RgbColor
oName, Index, Value, Rotation, Height, XOffset, YOffset, Tag, FollowFirstAtt, Position
|
Scripting funktioniert nicht wenn die Input-Feature-Class eine Annotation-Feature-Class ist. |
Beispiel einer Drehung mit Script
Anforderung:
Wenn Symbole im GIS mit einer geographischen Drehung eingestellt werden und die Drehung im AutoCAD identisch aussehen soll, dann muss zusätzlich ein Script in der Konfiguration hinzugefügt werden.

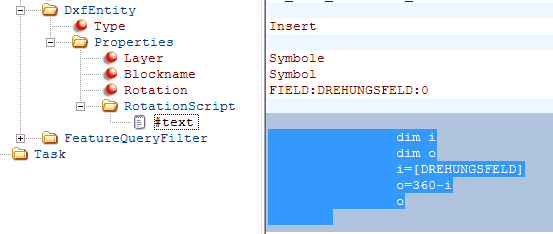

Konfiguration:

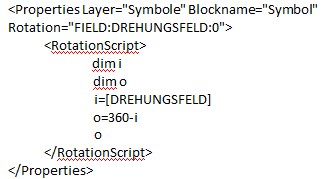

bzw. andere Ansicht:
