Die Projektvorlage für ein GeoOffice raumplanung Burgenland (BGL_GK34_Standard_) befindet sich im Unterverzeichnis Templates des Installationsverzeichnisses.

RaupeBGLD_grundlage_template1



Die Kartenprojekte werden im Unterverzeichnis ..\Benutzer\AllUsers abgelegt, die zugehörigen Geodatenbanken befinden sich im Unterverzeichnis ../Gewerke. Die MXD Kartendokumente gliedern sich in folgende Themenbereiche:

Kartendokument

Inhalt

Bezugsmaßstab

BEB_Bgld.mxd

Bebauungsplan Burgenland

1:1.000

FLWP_Bgld.mxd

Flächenwidmungsplan Burgenland

1:5.000

FLWP_Bgld_SW.mxd

Flächenwidmungsplan (schwarz-weiß Darstellung) Burgenland

1:5.000

OEK_Bgld.mxd

Örtliches Entwicklungskonzept

1:10.000



Das Unterverzeichnis ..\Datenbanken umfasst Vorlagen für die Grundstücksverwaltung mit Hilfe der GemGIS GDB (veraltet). Falls Sie nun die GeoOffice gdb verwenden, empfehlen wir die Datenbanken der GeoOffice gdb ebenfalls hier abzulegen.

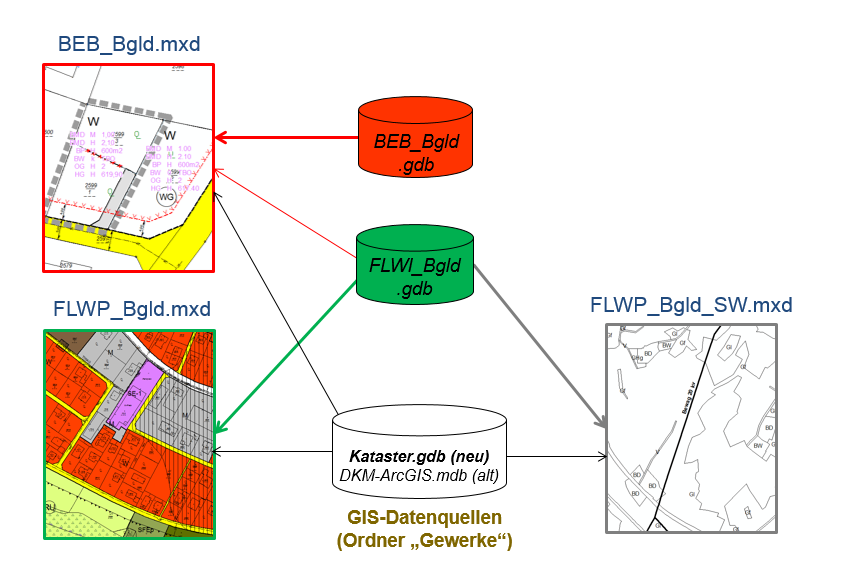

Das Unterverzeichnis ..\Gewerke umfasst alle notwendigen Geodatenbanken. Die Datenbestände werden seit der Version 10 in File-based Geodatabase (.gdb) verwaltet, während durch Vorgängerversionen verwaltete Daten in Personal Geodatabase (.mdb) abgelegt wurden. Nach einer Projektaktualisierung mit GeoOffice Update wird sowohl der alte Datenbestand (.mdb) als auch der aktuelle Datenbestand (.gdb) im Ordner Gewerke abgespeichert. Die folgende Abbildung illustriert die Einbindung der verschiedenen Datenbanken in den einzelnen Kartenprojekten (MXD).

icon_comment

Falls aktuelle Stichtagsdaten zur Katasterdarstellung verwendet werden sollen, so muss eine aktuelle Kataster.gdb als Datenquelle eingebunden werden.

RaupeBGLD_grundlage_schema



Das Unterverzeichnis ..\Layouts beinhaltet die Layoutvorlagen die zum Plotten eines Flächenwidmungsprojektes (Flwp.layout) oder Bebauungsplanes (Beb.layout) verwendet werden können.
